DY-AP3001 одноканальный усилитель низкой частоты D-класса

Есть в наличии

Код товара: 1173

97.00 грн

Нашли дешевле?

-Рабочее напряжение-:8 - 24 В

-Исходящая мощность-:30 Вт

-Размеры-:26 х 22 х 10 мм

-Количество каналов-:1 (моно)

-Режим работы-:Класс D (модуляция ШИМ)

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

DY-AP3001 одноканальный усилитель низкой частоты D-класса

Код товара: 1173

97.00 грн

Описание

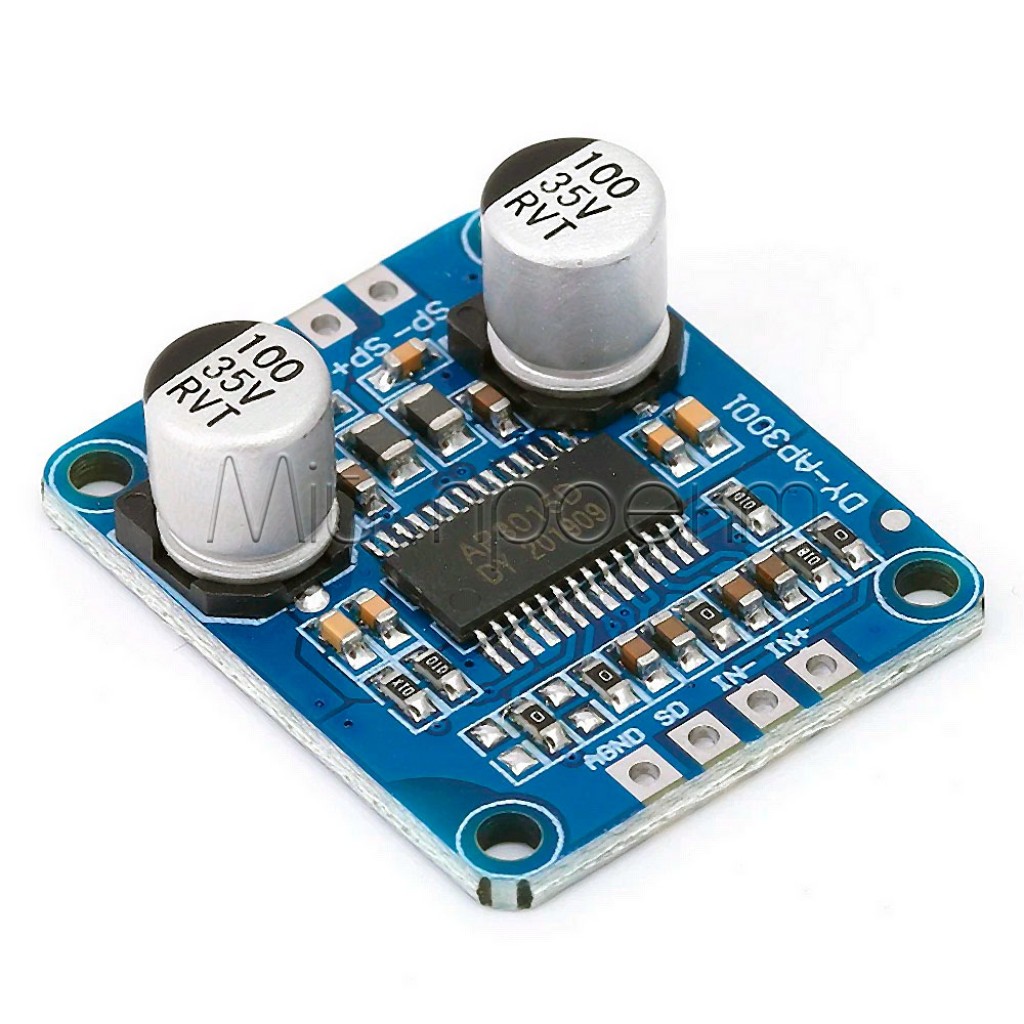

🔌 Усилитель звука DY-AP3001

Компактный монофонический усилитель класса D с мощностью до 30 Вт

Общее описание

DY-AP3001 – ультракомпактный монофонический усилитель класса D, который обеспечивает мощный и качественный звук, несмотря на свои миниатюрные размеры. Модуль является идеальным решением для аудиопроектов, где важна экономия пространства без потери качества звука. С гибкими параметрами питания от 8 до 24 вольт и поддержкой динамиков с импедансом 4-8 Ом, этот усилитель предлагает широкие возможности для использования в различных аудиосистемах. Усилитель DY-AP3001 демонстрирует впечатляющую производительность при воспроизведении музыки и обеспечивает чистый, мощный звук для динамиков мощностью от 10 до 300 Вт.

✅ Технические преимущества:

• Сверхкомпактные размеры – с габаритами всего 26×22 мм, модуль легко интегрируется в проекты с ограниченным пространством, что делает его идеальным для портативных аудиоустройств и малогабаритных систем
• Высокая эффективность класса D – технология усилителя класса D обеспечивает минимальное тепловыделение и высокую энергоэффективность, продлевая время работы от батареи для мобильных приложений и снижая энергозатраты
• Широкий диапазон питания – поддержка напряжения от 8 до 24 вольт позволяет использовать модуль с различными источниками питания, включая аккумуляторы, адаптеры и блоки питания разной мощности
• Гибкая совместимость с динамиками – поддержка динамиков с импедансом 4-8 Ом и мощностью от 10 до 300 Вт обеспечивает универсальность при выборе акустических систем для вашего проекта
• Встроенная функция Mute – специальный контакт для отключения звука позволяет реализовать дополнительные функции управления, такие как пауза, регулировка громкости и защита динамиков при переключении источников сигнала

🔧 Идеальное решение для:

DIY аудиопроекты

Портативные колонки

Компактные аудиосистемы

Модернизация динамиков

Робототехника

Автомобильные аудиосистемы

Стационарные мультимедийные системы

Образовательные проекты по электронике

💡 Широкие возможности применения:

Создание портативных колонок – благодаря малым размерам и низкому энергопотреблению, модуль DY-AP3001 идеально подходит для изготовления компактных портативных колонок с питанием от аккумуляторов. Подключите модуль к литиевому аккумулятору 12V, добавьте аудиоразъем 3.5 мм и динамик на 4-8 Ом, и получите мощную портативную аудиосистему.
Автомобильные аудиосистемы – модуль легко интегрируется в автомобильную электросеть с напряжением 12V. Можно установить в панель приборов, подключить к источнику аудиосигнала через AUX или Bluetooth-приемник и присоединить к автомобильным динамикам для получения чистого и мощного звука без необходимости установки громоздкой стандартной автомагнитолы.
Умные домашние устройства – интегрируйте модуль в смарт-колонки и домашние автоматизированные системы. Благодаря функции Mute, можно программно управлять воспроизведением звука через микроконтроллер, создавая интерактивные голосовые ассистенты или системы оповещений для умного дома.
Образовательные проекты – идеальный компонент для учебных проектов по электронике и аудиотехнике. Студенты могут изучать принципы работы усилителей класса D, создавать простые аудиоустройства и экспериментировать с различными параметрами для достижения оптимального звучания.
Стереосистемы – использование двух модулей DY-AP3001 позволяет создать полноценную стереосистему. Соедините два модуля с соответствующими левым и правым каналами аудиоисточника, чтобы получить полноценный стереозвук с четким разделением каналов и мощным выводом.

📦 Детальные технические характеристики:

Модель: DY-AP3001
Тип усилителя: Класс D (высокоэффективный)
Канал: Моно

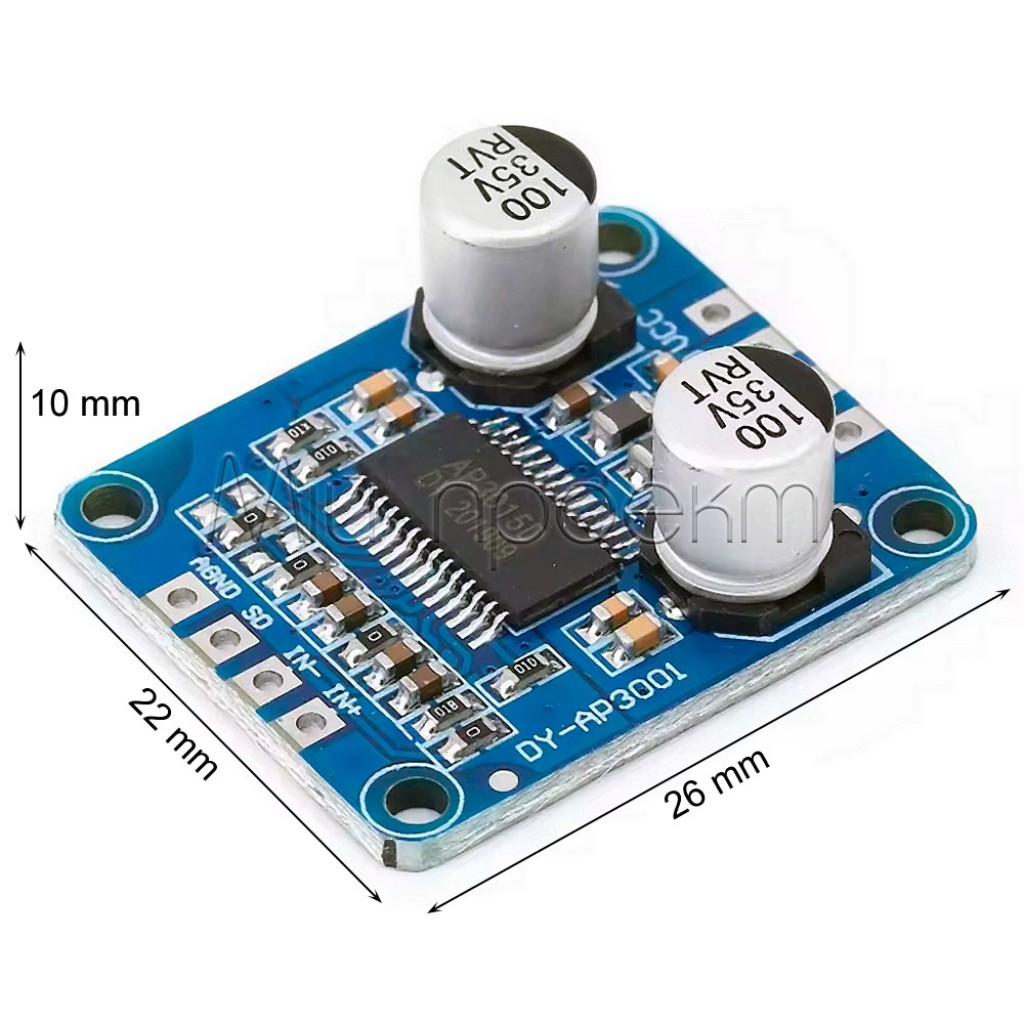

Размеры: 26 мм × 22 мм
Напряжение питания: 8-24V DC
Поддерживаемый импеданс динамиков: 4-8 Ом
Диапазон мощности динамиков: 10-300 Вт
Выходная мощность:
- 30 Вт (16В, 4 Ом)
- 20 Вт (12В, 4 Ом)
- 10 Вт (12В, 8 Ом)
- 15 Вт (16В, 8 Ом)
- 25 Вт (24В, 8 Ом)

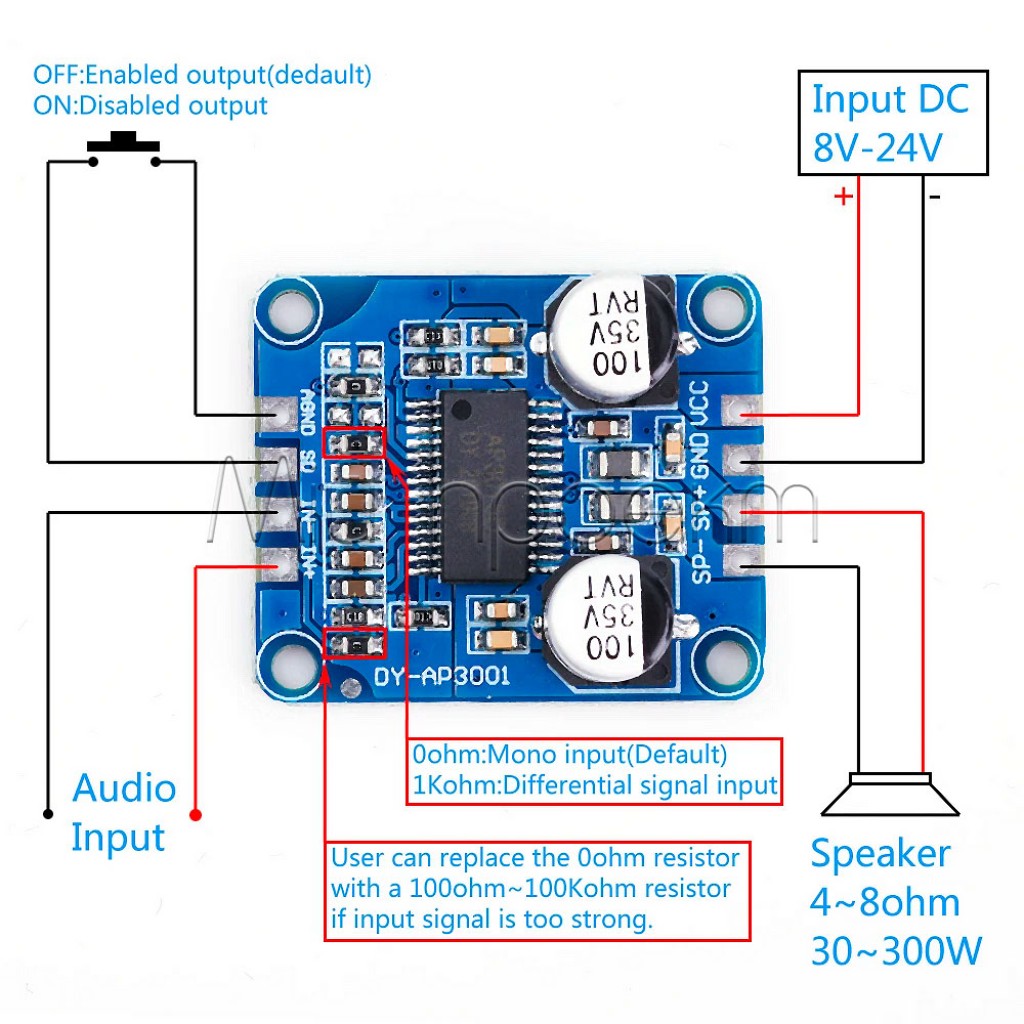

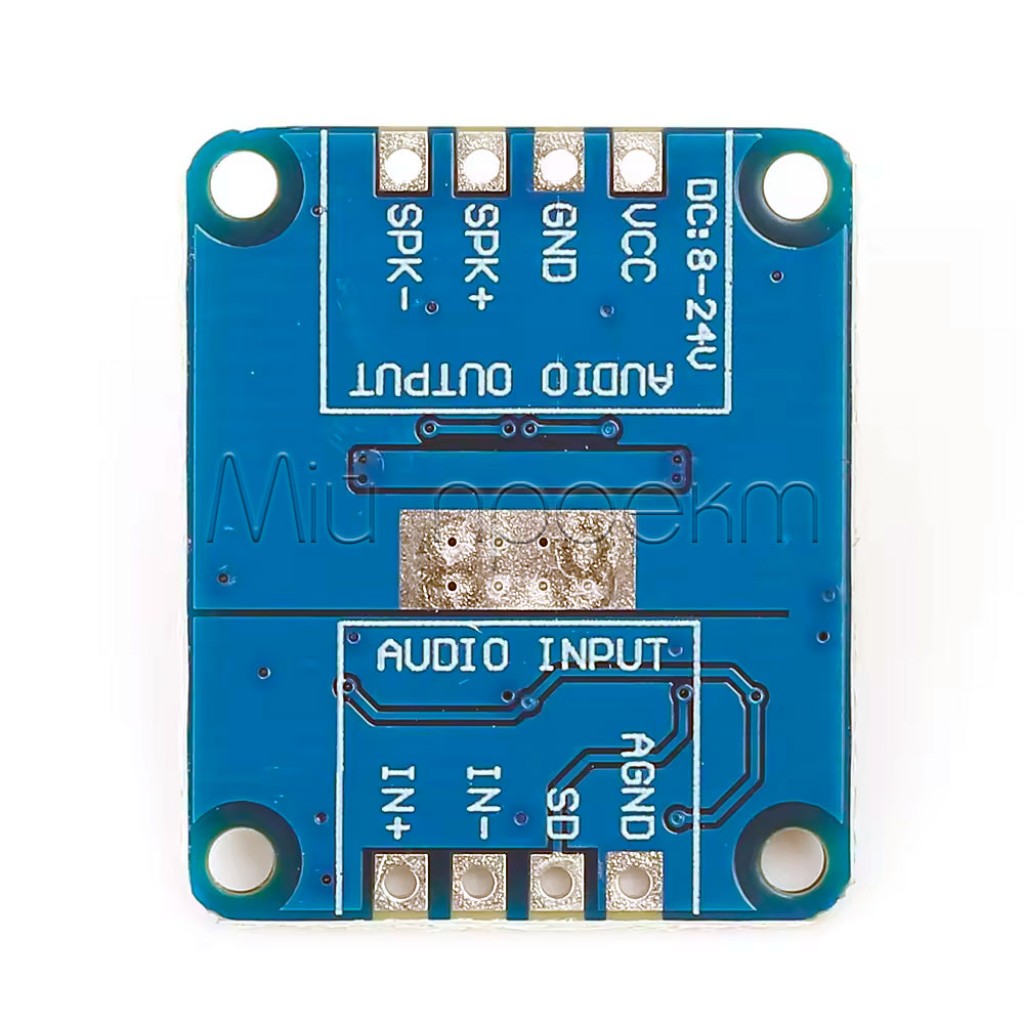

Распиновка:
- Аудиовход: IN-, GND, IN+
- Функция Mute: SD, GND
- Питание: VCC (+), GND (-)
- Выход на динамик: SP-, SP+
Особенности: Функция Mute, высокая эффективность, низкое нагревание
Тепловыделение: Минимальное (технология класса D)
Монтаж: Сквозные контакты для пайки

⚠️ Важные аспекты использования:

Охлаждение – несмотря на высокую эффективность класса D, при использовании на максимальной мощности рекомендуется обеспечить минимальную вентиляцию модуля. Для длительной работы на высокой мощности можно установить небольшой радиатор на микросхему усилителя.
Питание – для получения оптимального качества звука используйте стабилизированное источник питания с фильтрацией. Нестабильное питание может привести к появлению шумов и искажений в выходном сигнале.
Монтаж – при пайке контактов модуля рекомендуется использовать паяльник с регулируемой температурой, чтобы избежать перегрева компонентов. Время пайки одного контакта не должно превышать 2-3 секунды.
Защита от короткого замыкания – модуль не имеет встроенной защиты от короткого замыкания на выходе, поэтому рекомендуется установить предохранитель в цепи питания. Для напряжения 12V оптимальным будет предохранитель на 2-3А.
Стереофоническое воспроизведение – для создания стереосистемы необходимо использовать два модуля DY-AP3001, подавая на каждый отдельный канал (левый или правый) аудиосигнала. Оба модуля можно питать от одного источника питания, обеспечив достаточную мощность.

Модуль усилителя DY-AP3001 – это идеальное сочетание компактности, мощности и качества звука для ваших проектов. Благодаря высокой эффективности и простоте подключения вы сможете быстро реализовать любые звуковые решения от портативных колонок до автомобильных аудиосистем.

#УсилительКлассаD #АудиоМодуль #DIYЭлектроника #DY-AP3001 #КомпактныйУсилитель #МоноАудио

Характеристики

-Основные-

-Рабочее напряжение-

8 - 24 В

-Исходящая мощность-

30 Вт

-Дополнительные-

-Размеры-

26 х 22 х 10 мм

-Количество каналов-

1 (моно)

-Режим работы-

Класс D (модуляция ШИМ)
