Подключите VCC к 5V, GND к GND, CLK к D7, DAT к D6, RST к D5. Вставьте батарейку CR2032. Установите библиотеку DS1302 или virtuabotixRTC. Установите время один раз через setTime(), затем закомментируйте эту строку — часы сохранят время даже без основного питания.
Как подключить DS1302 к Arduino?
DS1302 использует 3-проводной последовательный интерфейс (не I²C и не SPI). Это значит три отдельные линии: CE (Chip Enable), I/O (двунаправленные данные) и SCLK (тактовый сигнал).
flowchart LR
subgraph ARDUINO["🔌 Arduino UNO"]
A5V["5V"]
AGND["GND"]
D5["D5"]
D6["D6"]
D7["D7"]
end
subgraph DS1302["🕐 DS1302 RTC"]
VCC["VCC"]
GND["GND"]
RST["RST (CE)"]
DAT["DAT (I/O)"]
CLK["CLK (SCLK)"]
BAT["🔋 CR2032"]
end
A5V --> VCC
AGND --> GND
D5 --> RST
D6 --> DAT
D7 --> CLK

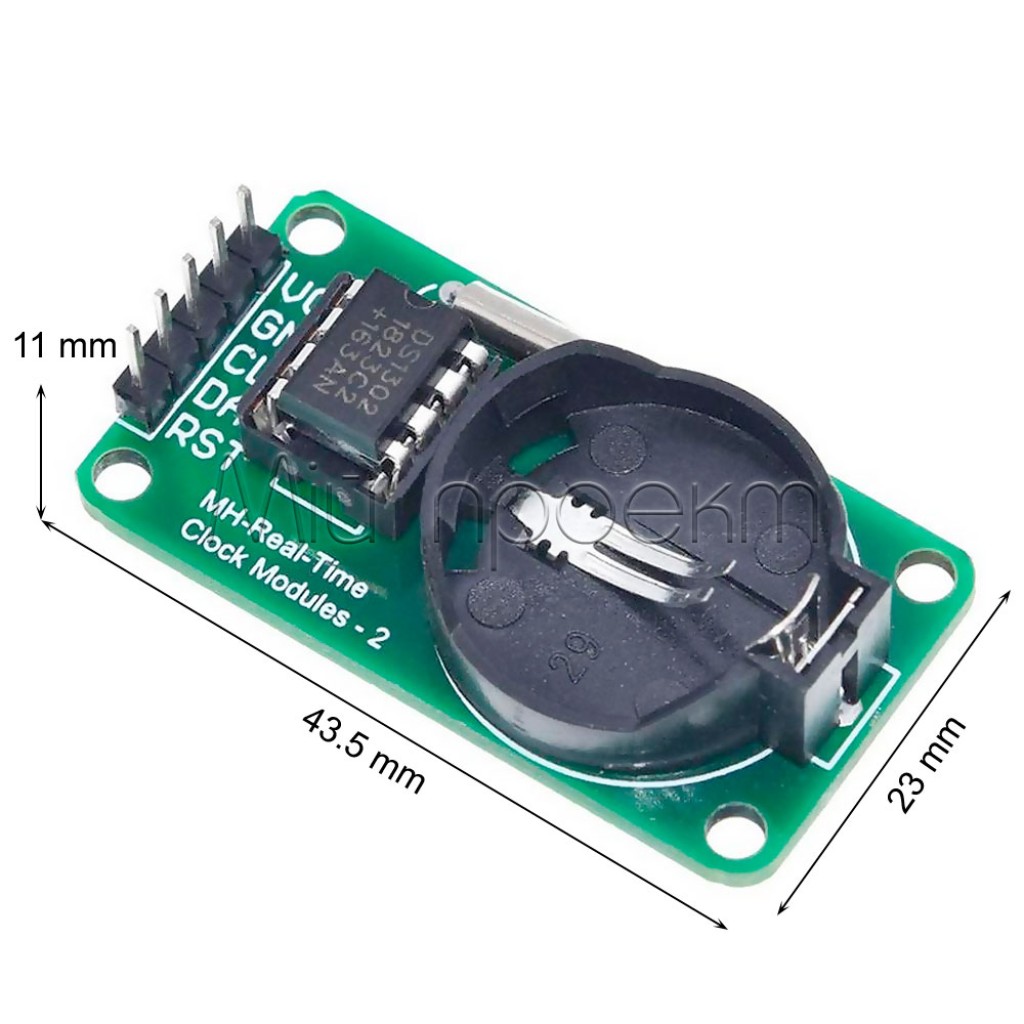

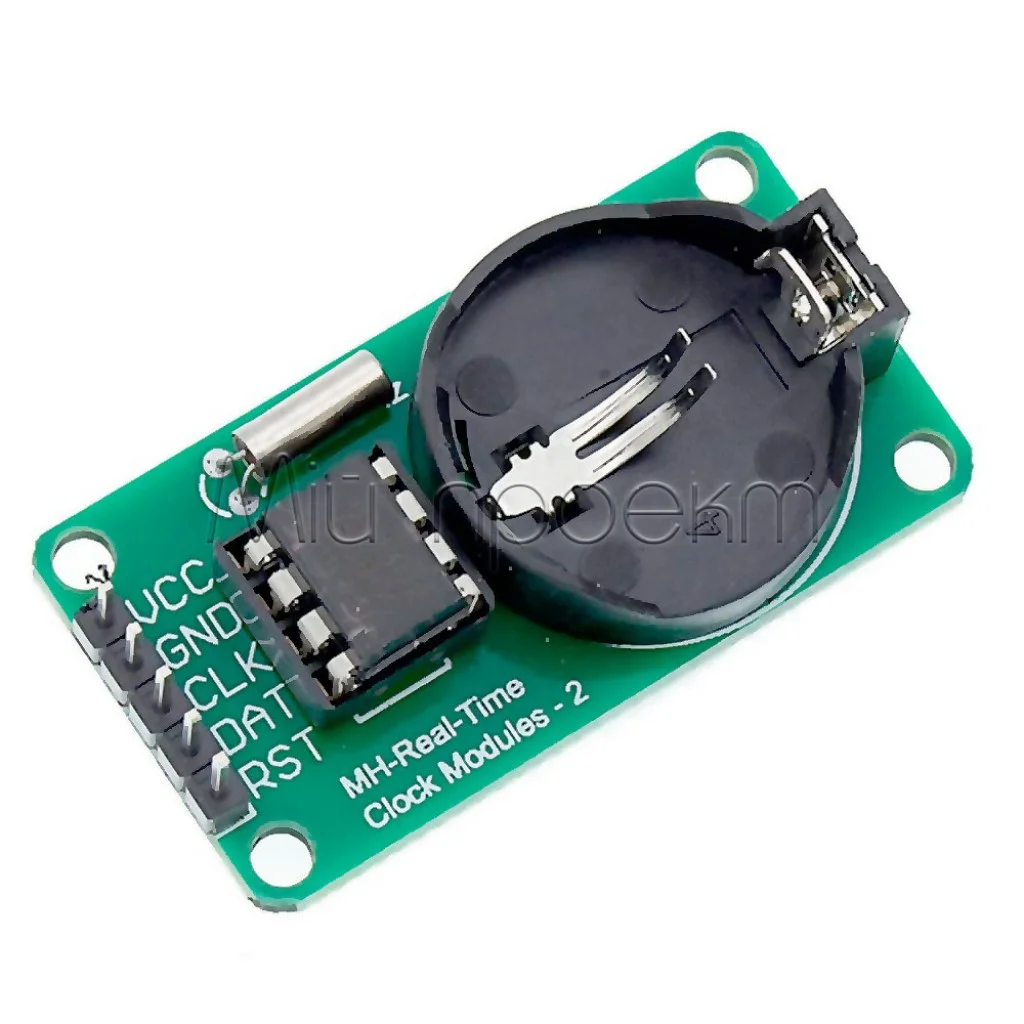

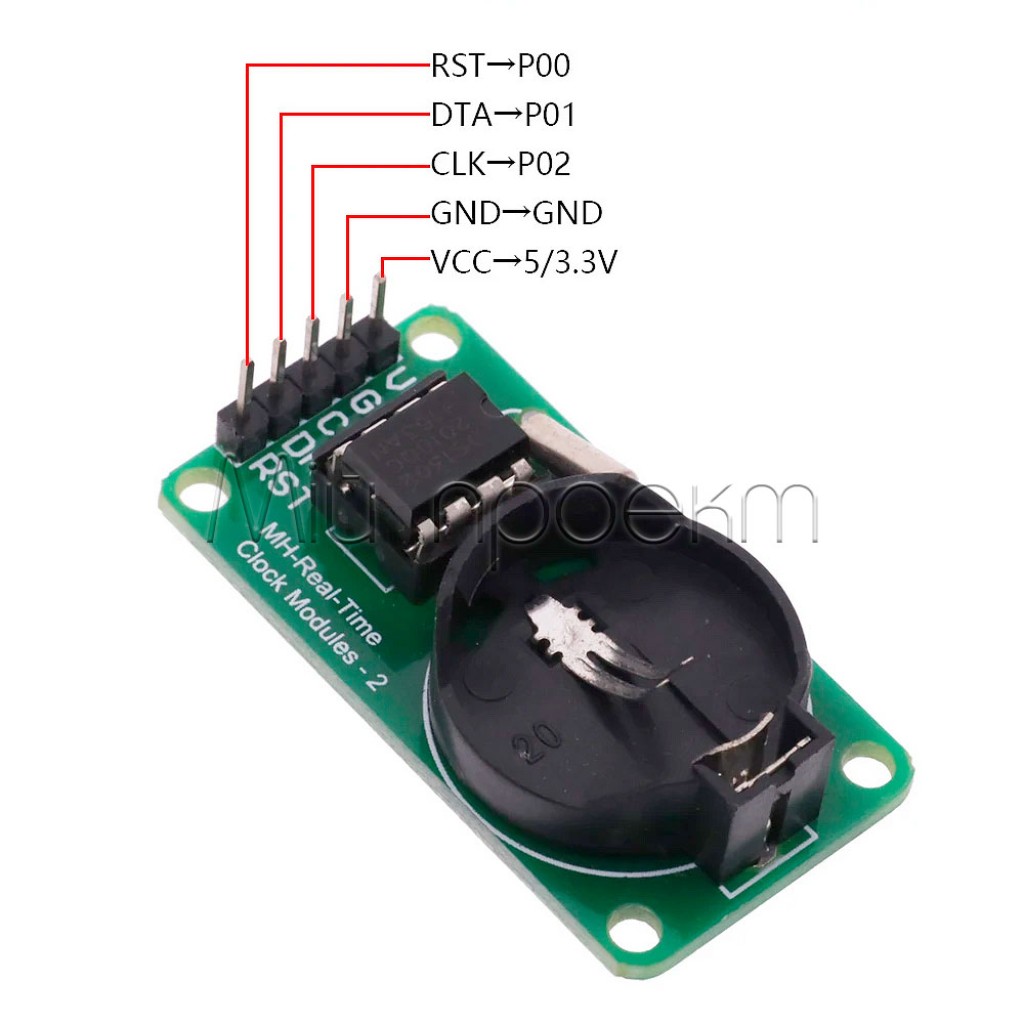

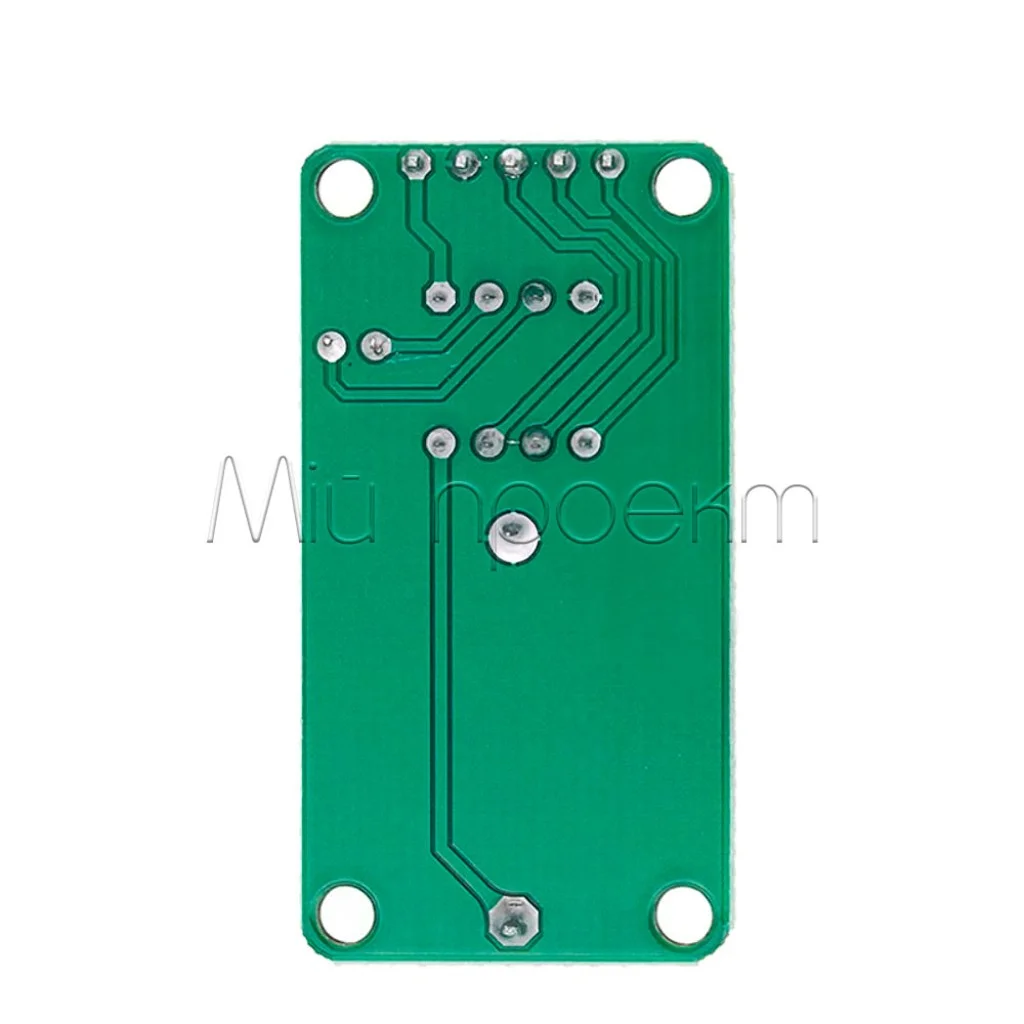

Распиновка модуля DS1302
- VCC
- Основное питание 2.0–5.5V (от Arduino 5V или 3.3V)
- GND
- Земля
- CLK
- Serial Clock (SCLK) — тактовый сигнал от микроконтроллера
- DAT
- Data I/O — двунаправленная линия данных (чтение и запись)
- RST
- Reset/Chip Enable (CE) — активация чипа для обмена данными
Альтернативные обозначения: на разных модулях пины могут называться по-разному: RST = CE, DAT = I/O = SDA, CLK = SCLK. Это одно и то же!
Система двух питаний
DS1302 имеет уникальную архитектуру с двумя входами питания:
| Вход | Назначение | Напряжение |
|---|---|---|
VCC2 |
Основное питание (от Arduino) | 2.0–5.5V |
VCC1 |
Резервное питание (батарейка CR2032) | 2.0–3.3V |
Когда основное питание пропадает, DS1302 автоматически переключается на батарейку и продолжает отсчёт времени. Потребление от батареи — всего 0.3–1.0 мкА, поэтому CR2032 обычно хватает на 3–5 лет!
Какие библиотеки использовать?
Для DS1302 существует несколько популярных библиотек. Вот лучшие варианты:
| Библиотека | Установка | Особенности |
|---|---|---|
| DS1302 (Rafa Couto) | Library Manager → "DS1302" | Простая, удобные методы getTimeStr(), getDateStr() |
| virtuabotixRTC | ZIP с GitHub | Популярная, много примеров онлайн |
| Rtc by Makuna | Library Manager → "Rtc" | Поддерживает DS1302, DS1307, DS3231 |
-
Откройте Library Manager Sketch → Include Library → Manage Libraries...
-
Найдите библиотеку Введите "DS1302" в поиске. Выберите версию от Rafa Couto (Ds1302 1.1.0+).
-
Нажмите Install После установки библиотека автоматически появится в меню Sketch → Include Library.
Для virtuabotixRTC: скачайте ZIP с GitHub, затем Sketch → Include Library → Add .ZIP Library... и укажите файл.
Полный пример кода с пояснениями
Этот скетч демонстрирует инициализацию, установку времени и непрерывное чтение даты/времени.
Пояснение ключевых функций
| Функция | Описание |
|---|---|
rtc.halt(false) |
Снимает флаг остановки. Если true — часы останавливаются (экономия энергии) |
rtc.writeProtect(false) |
Отключает защиту от записи. Нужно перед setTime() |
rtc.setTime(h, m, s) |
Устанавливает время: часы (0–23), минуты, секунды |
rtc.setDate(d, m, y) |
Устанавливает дату: день, месяц, год (2000–2099) |
rtc.setDOW(DAY) |
День недели: MONDAY, TUESDAY, ... SUNDAY |
rtc.getTimeStr() |
Возвращает строку времени "HH:MM:SS" |
rtc.getDateStr() |
Возвращает строку даты "DD/MM/YYYY" |
Важно! После установки времени закомментируйте строки setTime/setDate и перезагрузите скетч. Иначе время будет перезаписываться при каждом перезапуске Arduino!
Как правильно использовать батарейку CR2032?
Батарейка CR2032 обеспечивает резервное питание, когда Arduino выключено. Но есть важный нюанс — функция подзарядки (trickle-charge).
flowchart TB
subgraph POWER["Система питания DS1302"]
VCC2["VCC2
Основное питание
(Arduino 5V)"]
VCC1["VCC1
Резервное питание
(CR2032 3V)"]
CHIP["DS1302
RTC чип"]
SWITCH["⚡ Автоматическое
переключение"]
end
VCC2 --> SWITCH
VCC1 --> SWITCH
SWITCH --> CHIP
Типы батареек и настройки
| Тип | Подзарядка | Действие |
|---|---|---|
| CR2032 (обычная литиевая) | ❌ Запрещено! | Не включайте trickle-charge, риск протечки/взрыва |
| LIR2032 (аккумулятор) | ✅ Можно | Настройте trickle-charge через регистр |
| Суперконденсатор | ✅ Рекомендуется | Идеально для проектов без батарейки |
Не заряжайте CR2032! Большинство модулей по умолчанию имеют отключённую подзарядку — это безопасно. Но некоторые дешёвые модули имеют резистор подзарядки — проверьте или удалите его!
Время работы от батарейки: при потреблении ~0.3 мкА батарейка CR2032 (220 mAh) теоретически продержится 80+ лет. На практике — 3–5 лет из-за саморазряда.
Устранение проблем
Время сбрасывается после выключения Arduino
Причины: 1) Батарейка CR2032 отсутствует или разряжена (напряжение <1.2V). 2) Батарейка вставлена неправильно (проверьте полярность). 3) Плохой контакт в держателе батарейки. Решение: замените батарейку и убедитесь, что "+" сверху.
Время показывает 00:00:00 или 165:165:85
Причины: 1) Время никогда не устанавливалось (нулевые регистры). 2) Проблема связи с чипом (некорректные данные). Решение: раскомментируйте setTime/setDate, загрузите скетч, затем закомментируйте обратно и перезагрузите.
Часы спешат или отстают на несколько секунд/минут в сутки
Это нормально для DS1302. Точность зависит от качества кварца 32.768 кГц и температуры. Типичная погрешность — до ±2 минут в месяц. Для лучшей точности: используйте DS3231 (температурная компенсация, погрешность ±2 ppm = ~1 мин/год).
Ошибка компиляции "DS1302.h: No such file or directory"
Библиотека не установлена. Откройте Sketch → Include Library → Manage Libraries, найдите "DS1302" и нажмите Install. Перезапустите Arduino IDE после установки.
Как считывать отдельно часы, минуты, секунды (не строкой)?
Используйте структуру Time: Time t = rtc.getTime(); Затем: t.hour, t.min, t.sec, t.date, t.mon, t.year, t.dow (day of week). Это удобнее для логики и сравнений.
Как использовать 31 байт RAM в DS1302?
DS1302 имеет 31 байт энергонезависимой RAM (сохраняется от батарейки). Запись: rtc.writeBuffer(addr, data). Чтение: rtc.readBuffer(addr). Можно хранить настройки, калибровочные коэффициенты или короткие данные.
Можно ли подключить DS1302 к ESP8266/ESP32 (3.3V)?
Да! DS1302 работает при 2.0–5.5V, поэтому логика 3.3V ESP полностью совместима. Подключите VCC к 3.3V, GND к GND, а CLK/DAT/RST — к любым GPIO. В коде измените номера пинов соответственно.
Как часто опрашивать RTC?
DS1302 обновляет секунды раз в секунду (от кварца 32.768 кГц, который делится внутри). Поэтому:
| Сценарий | Рекомендуемый delay() |
|---|---|
| Часы на дисплее | 1000 мс (1 секунда) |
| Логирование раз в минуту | 60000 мс или проверка секунд == 0 |
| Будильник / таймер | 500–1000 мс (для быстрой реакции) |
DS1302 не имеет выхода секундных импульсов (в отличие от DS3231). Для событий чаще 1 раза в секунду используйте внутренние таймеры Arduino (millis()), а RTC — только для синхронизации.
