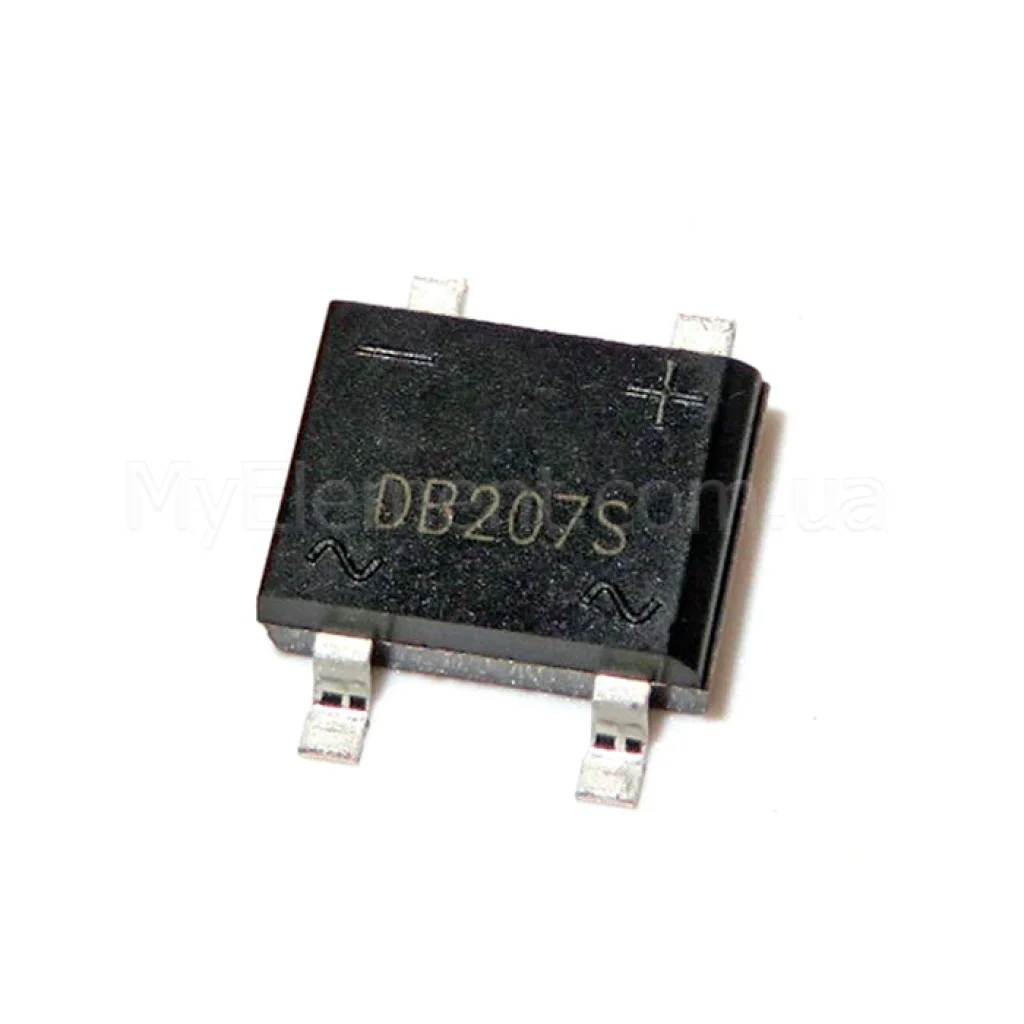

Диодный мост DB207S корпус SOP-4 (2А 1000V)

Страна-производитель: Китай Код товара: 5530
0
Все о товаре
Описание
Характеристики
Отзывы 0
Вопросы0
Диодный мост DB207S корпус SOP-4 (2А 1000V)
Есть в наличии
Код товара: 5530
3.50 грн
Нашли дешевле?
🚚 Відправка в день замовлення при оформленні до 15:00
Максимальное напряжение:1000 V
Максимальный ток:2 А
Тип корпуса:SOP-4
Доставка
Новой почтой в отделения и почтоматы
Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине
Укрпочтой в отделение по Украине
от 45 ₴
Meest Express
Meest Express
от 60 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
Диодный мост DB207S корпус SOP-4 (2А 1000V)
Код товара: 5530
3.50 грн
Описание

Диодный мост DB207S SOP-4

Стеклянно‑пассивированный однофазный мостовой выпрямитель на 2 А и 1000 В в корпусе SOP‑4, оптимизированный для выпрямления AC→DC на печатных платах.

Основные преимущества

Высокая импульсная выдержка

Пиковый ток IFSM до 60 А (8,3 мс, полусинус) обеспечивает устойчивость к пусковым перегрузкам.

Низкое VF на элемент

Падение напряжения 1,1 В на диод при IF = 2,0 А снижает нагрев и потери мощности.

Надежная конструкция

Стеклянное пассивирование кристаллов, маркировка полярности на корпусе, монтаж в любом положении.

Соответствие экостандартам

Полностью RoHS, бессвинцовое покрытие выводов 100% Sn; эпоксид UL 94V‑0.

Ключевые характеристики

Пиковое обратное напряжение VRRM (макс.):1000 В
RMS входное напряжение VRMS (макс.):700 В
Постоянное напряжение блокировки VDC (макс.):1000 В
Средний выпрямленный ток IO:2,0 А (TA = 40°C)
Пиковый импульсный ток IFSM:60 А (8,3 мс, полусинус)
Типичная энергия I²t:14,9 A²s
Падение напряжения VF (на элемент):1,1 В при IF = 2,0 А
Обратный ток IR (на элемент) @25°C:5 μA
Обратный ток IR (на элемент) @125°C:0,5 mA
Тепловое сопротивление RθJA:40 °C/Вт (на плате)
Тепловое сопротивление RθJL:15 °C/Вт (на плате)
Диапазон температур перехода/хранения:−55…+150 °C
Корпус:SOP‑4 (SMD)
Масса (типовая):≈ 1,0 г
Экологическое соответствие:RoHS, Pb‑Free (100% Sn)

Детальные технические параметры

  • Однофазный стеклянно‑пассивированный мостовой выпрямитель (серия DB201S…DB207S).
  • Эпоксидный компаунд с классом горючести UL 94V‑0; обозначение полярности на корпусе.
  • Монтажное положение: любое; предназначен для печатных плат.
  • Электрические параметры «per bridge element» для VF и IR (указаны на диод внутри моста).
  • Тепловые сопротивления: RθJA 40 °C/Вт, RθJL 15 °C/Вт (измерено на PCB).
  • Пассивирование кристалла стеклом для повышенной стабильности характеристик.
Примечание: параметры основаны на документации Rectron Semiconductor для DB207S. Источник: Rectron Semiconductor Datasheet (PDF).

Основные области применения

  • Выпрямление однофазного напряжения AC→DC на печатных платах.
  • Входные узлы выпрямления в блоках питания общего назначения.
  • Общие выпрямители для устройств малой и средней мощности.

Совместимые обозначения и альтернативы

Для снижения рабочего напряжения в том же корпусе SOP‑4 возможны варианты из той же серии: DB201S…DB206S (50…800 В). Перед заменой сверяйте VRRM, IFSM и электрические условия эксплуатации.

Вопросы‑ответы (FAQ)

Каково максимальное обратное напряжение моста?

VRRM составляет 1000 В; допустимое RMS напряжение моста — 700 В.

Каков средний ток и условия рейтинга?

Средний выпрямленный ток IO = 2,0 А при температуре окружающей среды TA = 40°C.

Какое падение напряжения и импульсная выдержка?

Падение VF — 1,1 В на диод при IF = 2,0 А; пиковый импульсный ток IFSM — 60 А (8,3 мс).
