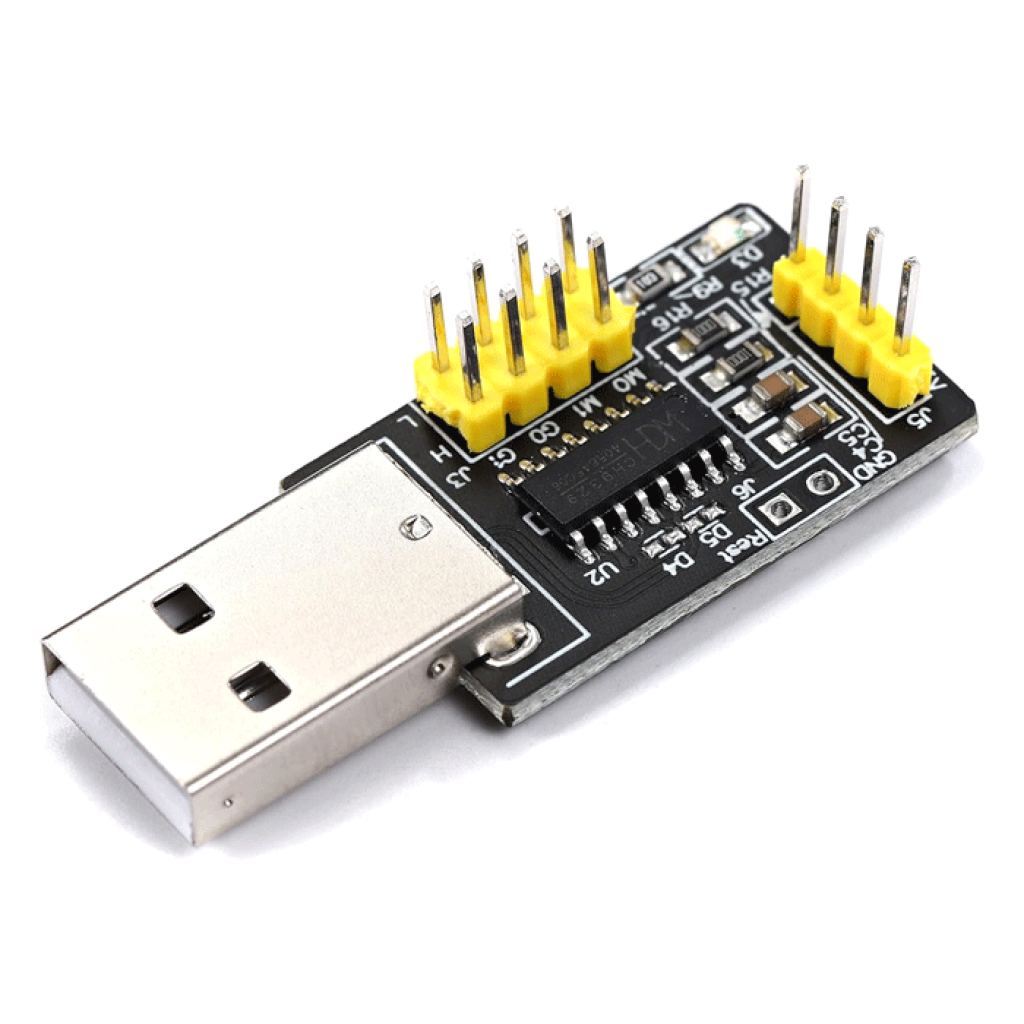

Кратко о CH9329

CH9329 — модуль для преобразования команд UART в события USB HID: нажатия обычной или мультимедийной клавиатуры, перемещения и кнопки мыши либо обмен в режиме Custom HID. Микроконтроллер управляет модулем через последовательный интерфейс, а компьютер распознаёт USB-устройство соответствующего HID-класса.

Модуль не создаёт виртуальный COM-порт и не заменяет обычный USB–UART адаптер. Он необходим именно тогда, когда контроллер должен представляться компьютеру клавиатурой, мышью или специализированным HID-устройством.

Ключевые характеристики

Основная функция: преобразование UART → USB HID
Поддерживаемые HID-функции: обычная и мультимедийная клавиатура, мышь с относительными или абсолютными координатами, Custom HID
Интерфейсы: UART для контроллера, USB для подключения к компьютеру
Питание: 3,3 В или 5 В
UART: начальная настройка 9600 бит/с; поддерживается настройка других стандартных скоростей
USB: USB 2.0, скорость шины до 12 Мбит/с
Режимы обмена: протокольный, ASCII и прозрачный
USB-идентификация: настройка VID, PID, серийного номера и строковых дескрипторов
Размеры модуля: 41 × 13 мм

Подробное описание и особенности

От UART-команды к событию HID

CH9329 принимает данные от внешнего контроллера через UART, формирует HID-отчёты и передаёт их компьютеру через USB. В режиме клавиатуры программа может отправлять коды клавиш и комбинации, а в режиме мыши — управлять кнопками и координатами указателя. Абсолютные координаты удобны для терминалов и сенсорных панелей, относительные — для обычного управления курсором.

Стандартные режимы клавиатуры и мыши используют системный класс USB HID, поэтому отдельный фирменный драйвер для базового распознавания обычно не требуется. Custom HID предоставляет больше свободы в формате обмена, но требует совместимой программы на компьютере.

Режимы UART и формат данных

Протокольный режим предназначен для явного формирования команд клавиатуры, мыши или Custom HID. ASCII и прозрачный режимы упрощают отдельные сценарии передачи, но не превращают устройство в универсальный последовательный порт. Режим и формат кадров необходимо выбирать в соответствии с прошивкой контроллера и требуемой HID-функцией.

Скорость 12 Мбит/с относится к USB Full-Speed, а не к полезной скорости UART или темпу ввода символов. Изначально UART работает на скорости 9600 бит/с; после изменения параметров обе стороны последовательного соединения должны использовать одинаковые настройки.

Идентификация устройства

VID, PID, серийный номер и текстовые USB-дескрипторы можно настроить под конкретный проект. После изменения идентификаторов модуль необходимо отключить и подключить снова, чтобы компьютер повторно выполнил USB-распознавание. Используйте только те VID/PID, на которые у вас есть право, и не копируйте идентификаторы стороннего оборудования.

Подойдёт / не подойдёт

Подойдёт

для автоматического ввода команд, кодов или комбинаций клавиш с микроконтроллера;
для пультов, панелей управления и специальных клавиатур;
для управления курсором в режиме относительных или абсолютных координат;
для терминалов, испытательных стендов и систем автоматизации, взаимодействующих с ПК через HID;
для собственного протокола поверх Custom HID с соответствующей программой на компьютере.

Не подойдёт

в качестве обычного USB–UART адаптера с виртуальным COM-портом;
для прямого подключения к RS-232 без отдельного преобразователя электрических уровней;
в качестве USB Host для флеш-накопителей, клавиатур, мышей или других USB-устройств;
для Custom HID без разработки совместимой программы на стороне компьютера;
для гальванически изолированного соединения без дополнительного изолятора.

Примеры применения

Автоматический ввод данных

Контроллер может передавать через UART последовательность клавиш для ввода кода, запуска команды или заполнения поля в существующей программе без интеграции через COM-порт.

Пульт или специальная клавиатура

Кнопки, энкодер или другие органы управления подключаются к микроконтроллеру, а CH9329 преобразует его команды в обычные или мультимедийные клавиши и события мыши.

Терминал или испытательный стенд

Автоматика может отправлять контролируемые нажатия и перемещения указателя для управления интерфейсом компьютера. Сценарий сначала необходимо проверить в безопасной тестовой среде.

Подключение и первый запуск

Сверьте контакты и режим

Перед подачей питания проверьте обозначения VCC, GND, TXD, RXD и конфигурационных контактов на полученной плате. Не определяйте распиновку только по физическому порядку выводов.
Выберите один источник питания

Модуль поддерживает питание 3,3 или 5 В. Не подавайте внешнее питание одновременно с питанием от USB, если схема конкретной платы прямо не предусматривает такое подключение.
Подключите UART

Объедините GND, подключите TX контроллера к RXD модуля, а при необходимости обратного обмена — TXD модуля к RX контроллера. Перед соединением сигнальных линий проверьте допустимые логические уровни обоих устройств.
Начните с 9600 бит/с

Для первой проверки используйте начальную скорость UART 9600 бит/с и минимальную команду для выбранного режима. После подтверждения обмена изменяйте скорость и другие параметры по одному.
Проверьте USB HID

Подключите USB к компьютеру и проверьте появление соответствующего HID-устройства. Тестируйте команды клавиатуры и мыши в пустом документе или специальном тестовом окне, где случайный ввод не приведёт к опасному действию.

Ограничения и безопасность

Проверяйте уровни UART отдельно от питания

Возможность питания модуля от 3,3 или 5 В не является автоматической гарантией совместимости каждого сигнального входа с любым уровнем. Неправильное напряжение на RXD, TXD или конфигурационном контакте может повредить модуль или контроллер.

Не объединяйте источники питания наугад

Когда модуль и контроллер имеют отдельное питание, соедините общую землю и необходимые сигналы, но не соединяйте их линии VCC без проверенной схемы. Обратное питание через USB или UART может повредить оборудование.

HID-команды действуют как реальный ввод

Ошибочная команда может нажать клавишу, выполнить сочетание клавиш или переместить курсор. Отлаживайте модуль в контролируемой среде и предусмотрите возможность быстро отключить USB.

UART TTL и RS-232 несовместимы напрямую

Не подключайте выводы UART непосредственно к RS-232 или DB9. Для такого оборудования необходим отдельный преобразователь уровней.

FAQ

Работает ли CH9329 как USB–UART или COM-порт?

Нет. CH9329 принимает команды через UART и представляется компьютеру USB HID-устройством. Для виртуального COM-порта необходим отдельный USB–UART адаптер.

Нужен ли драйвер для клавиатуры или мыши?

Стандартные HID-клавиатура и мышь обычно используют встроенный драйвер операционной системы. Для Custom HID может потребоваться собственная программа, которая понимает формат отчётов.

Означают ли 12 Мбит/с такую же скорость UART?

Нет. 12 Мбит/с — скорость USB Full-Speed. UART изначально настроен на 9600 бит/с, а фактическая скорость обмена определяется его отдельными настройками.

Можно ли изменить VID и PID?

Да. Модуль поддерживает настройку VID, PID, серийного номера и строковых дескрипторов. После изменения отключите и повторно подключите USB.

Почему компьютер видит HID, но события не появляются?

Проверьте выбранный режим, формат UART-команды, скорость 9600 бит/с для первого запуска, общую землю и перекрёстное соединение TX/RX. Для Custom HID также проверьте совместимость программы с форматом отчётов.

Совместимые товары и аксессуары

Для настройки или проверки UART с компьютера можно выбрать USB–TTL UART адаптер на CH340G или USB–UART TTL конвертер FT232RL. Перед подключением установите совместимый логический уровень.
В качестве источника команд UART можно использовать Nano V3.0 ATmega328P с логикой 5 В или ESP32 MiniKit с логикой 3,3 В. Уровни сигналов CH9329 и контроллера необходимо согласовать перед соединением.

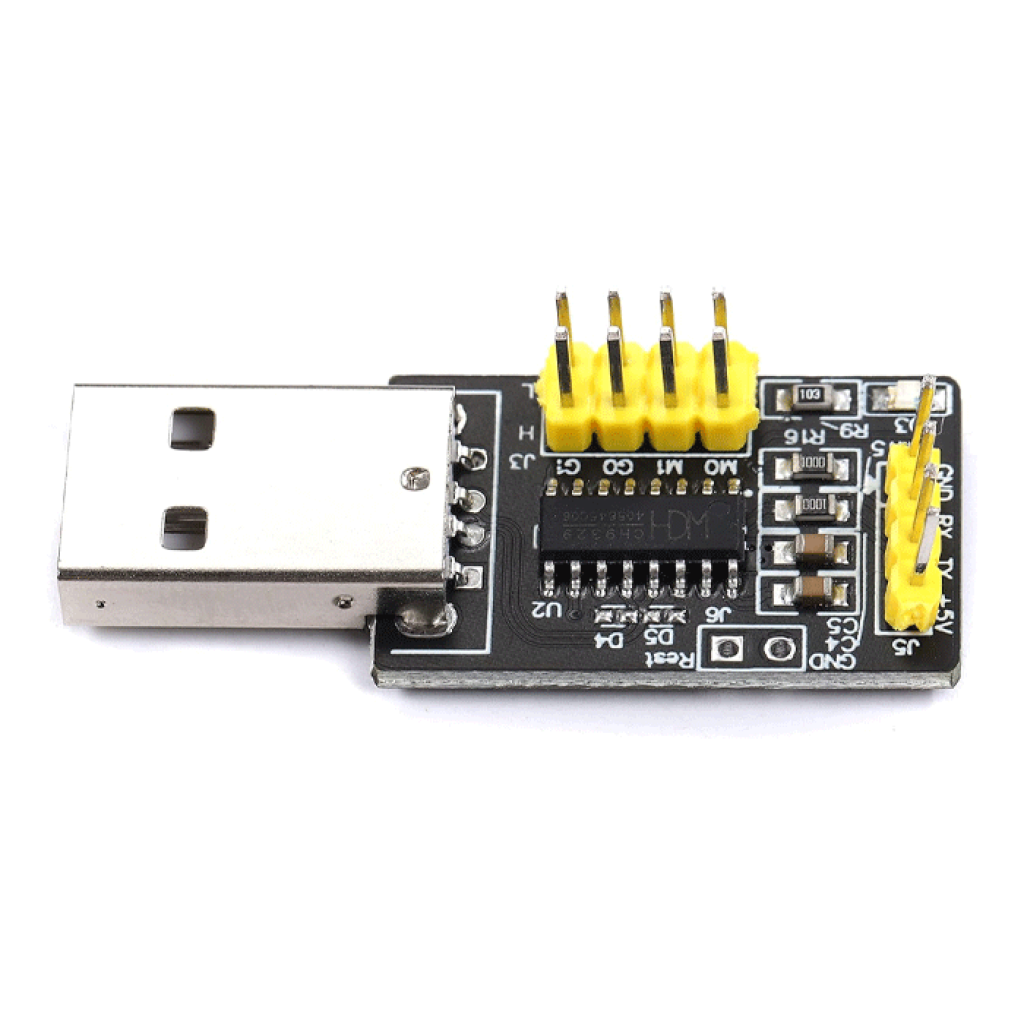

CH9329 Преобразователь UART в USB HID
