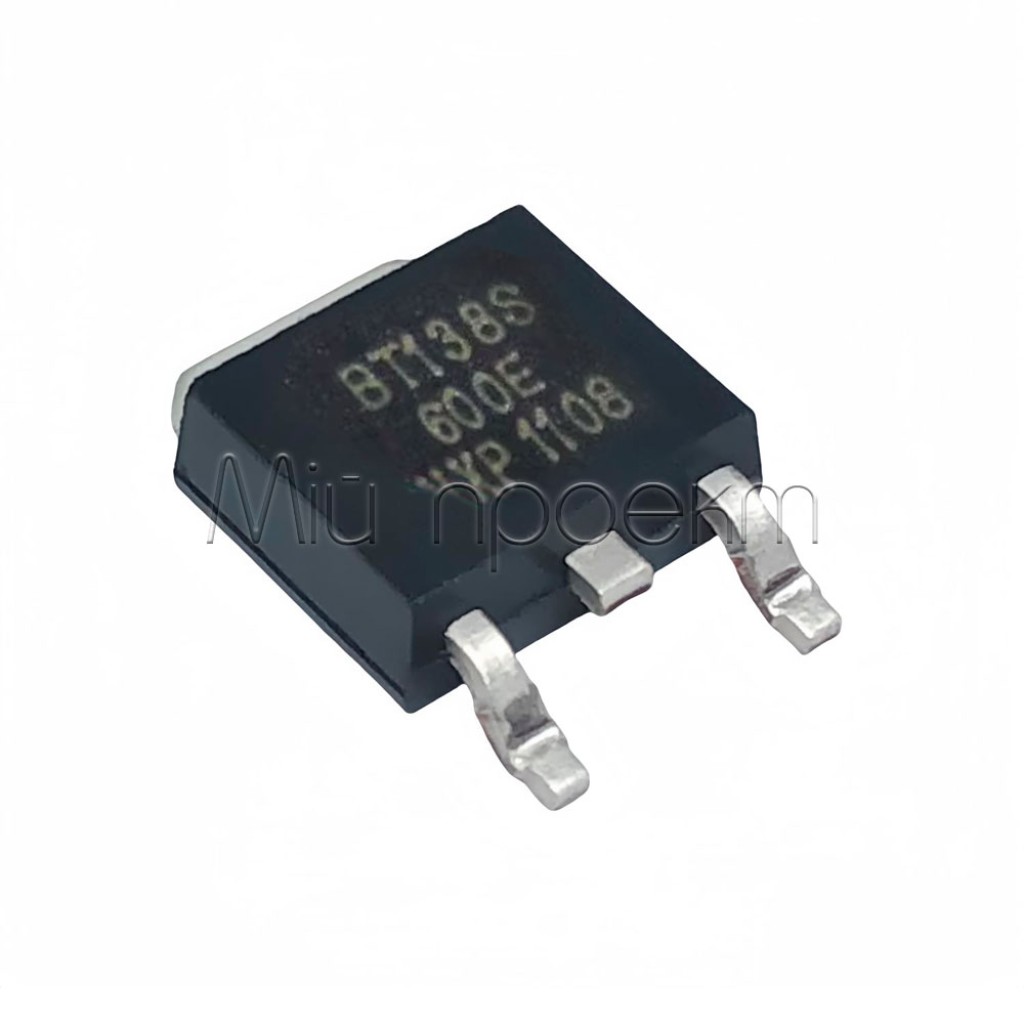

BT138S-600E 800E SMD SOT-252 корпус

Страна-производитель: Китай Код товара: 5351
0
Все о товаре
Описание
Характеристики
Отзывы 0
Вопросы0
BT138S-600E 800E SMD SOT-252 корпус
Есть в наличии
Код товара: 5351
11.00 грн
Нашли дешевле?
🚚 Відправка в день замовлення при оформленні до 15:00
Максимальное напряжение:600 V /800 V
Максимальный ток:12 А
Тип корпуса:TO-252
Доставка
Новой почтой в отделения и почтоматы
Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине
Укрпочтой в отделение по Украине
от 45 ₴
Meest Express
Meest Express
от 60 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
BT138S-600E 800E SMD SOT-252 корпус
Код товара: 5351
11.00 грн
Описание

BT138S-600E SMD SOT-252

Поверхностно‑монтажный 4‑квадрантный триак в корпусе TO‑252 (SOT‑252) для фазового управления нагрузками переменного тока с рабочим напряжением до 600 В.

Основные преимущества

SMD-корпус TO‑252 (SOT‑252)

Компактный корпус DPAK обеспечивает эффективный отвод тепла и удобный монтаж на плате.

Управление в 4 квадрантах

Поддержка управления во всех четырех квадрантах упрощает построение драйверов и дает гибкость в схемотехнике.

Чувствительный управляющий электрод

Серия «E» с повышенной чувствительностью позволяет запуск от маломощных логических каскадов.

Надежность

Пассивация кристалла и типичный для семейства запас по параметрам обеспечивают стабильную работу в сетевых приложениях.

Ключевые характеристики

Тип:4‑квадрантный триак (серия E, чувствительный затвор)
Корпус:TO‑252 (SOT‑252, DPAK), SMD
Повторяющееся пиковое напряжение запирания VDRM:600 В
Среднеквадратический ток включенного состояния IT(RMS):12 А

Детальные технические параметры

  • Назначение: универсальное биполярное коммутационное и фазовое управление нагрузками переменного тока.
  • Управление: запуск во всех четырех квадрантах для упрощенного возбуждения от логики.
  • Монтаж: SMD, теплоотвод через лапку/площадку платы (DPAK).
Примечание: параметры основаны на документации KTP для BT138S-600E. Источник: KTP Datasheet (PDF).

Основные области применения

  • Регуляторы яркости освещения (диммеры) переменного тока.
  • Управление нагревательными элементами (терморегуляторы).
  • Управление скоростью бытовых вентиляторов и маломощных двигателей.
  • Общее коммутационное управление сетевыми нагрузками.

Совместимые обозначения и альтернативы

Доступные варианты этой линейки в корпусе TO‑252: BT138S‑600E; также на рынке встречаются совместимые аналоги BT138S в том же корпусе от разных производителей. Для подбора конкретной замены ориентируйтесь на напряжение VDRM, IT(RMS) и чувствительность затвора.

Вопросы‑ответы (FAQ)

Это триак с чувствительным затвором?

Да, версия «E» относится к чувствительным, что упрощает управление от логических схем через оптосимисторы.

Подходит ли для диммеров освещения 220–240 В AC?

Да, триак рассчитан на сетевые приложения и поддерживает фазовое управление нагрузками переменного тока в бытовых сетях при соблюдении параметров из даташита.

Какой корпус использовать в PCB‑библиотеке?

TO‑252 (SOT‑252, DPAK) с подложкой‑теплоотводом, согласно рекомендациям размещения для DPAK.

Характеристики
Основные
Максимальное напряжение
600 V /800 V
Максимальный ток
12 А
Тип корпуса
TO-252
