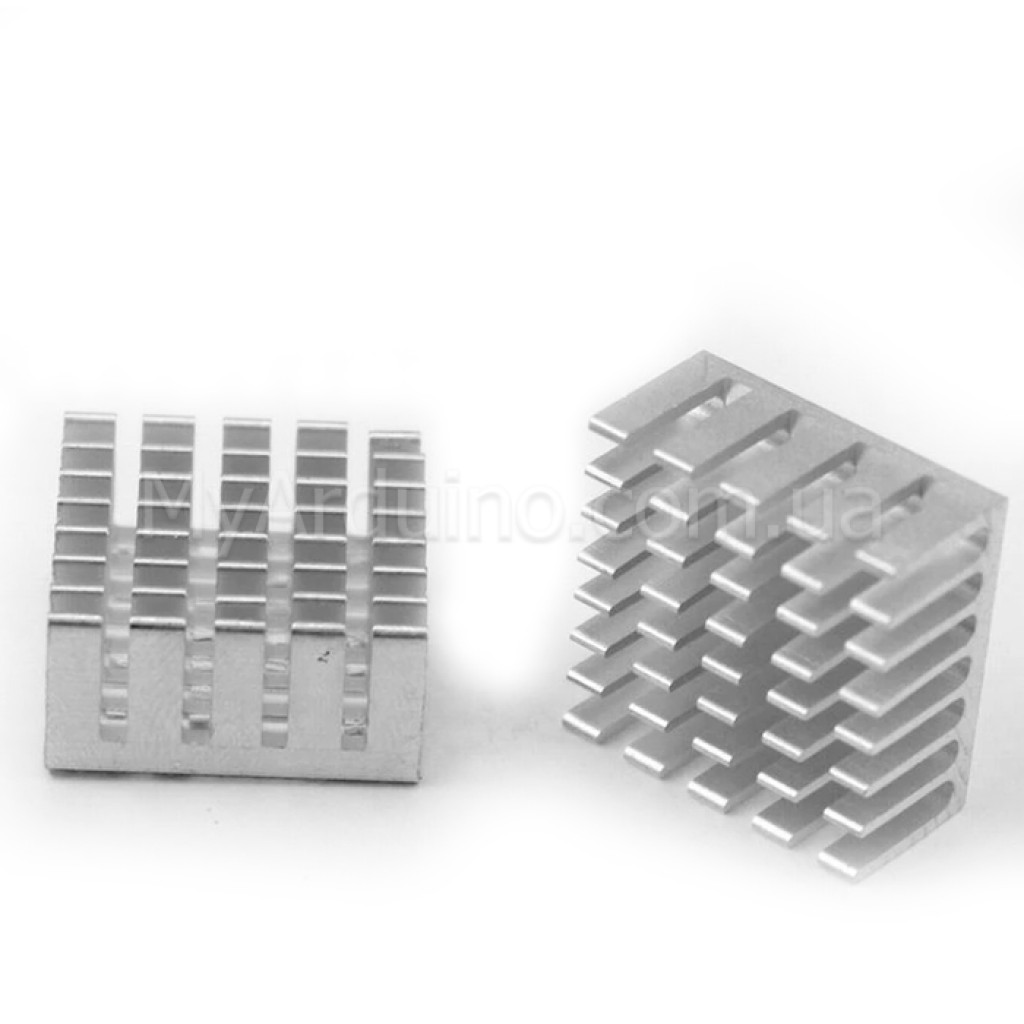

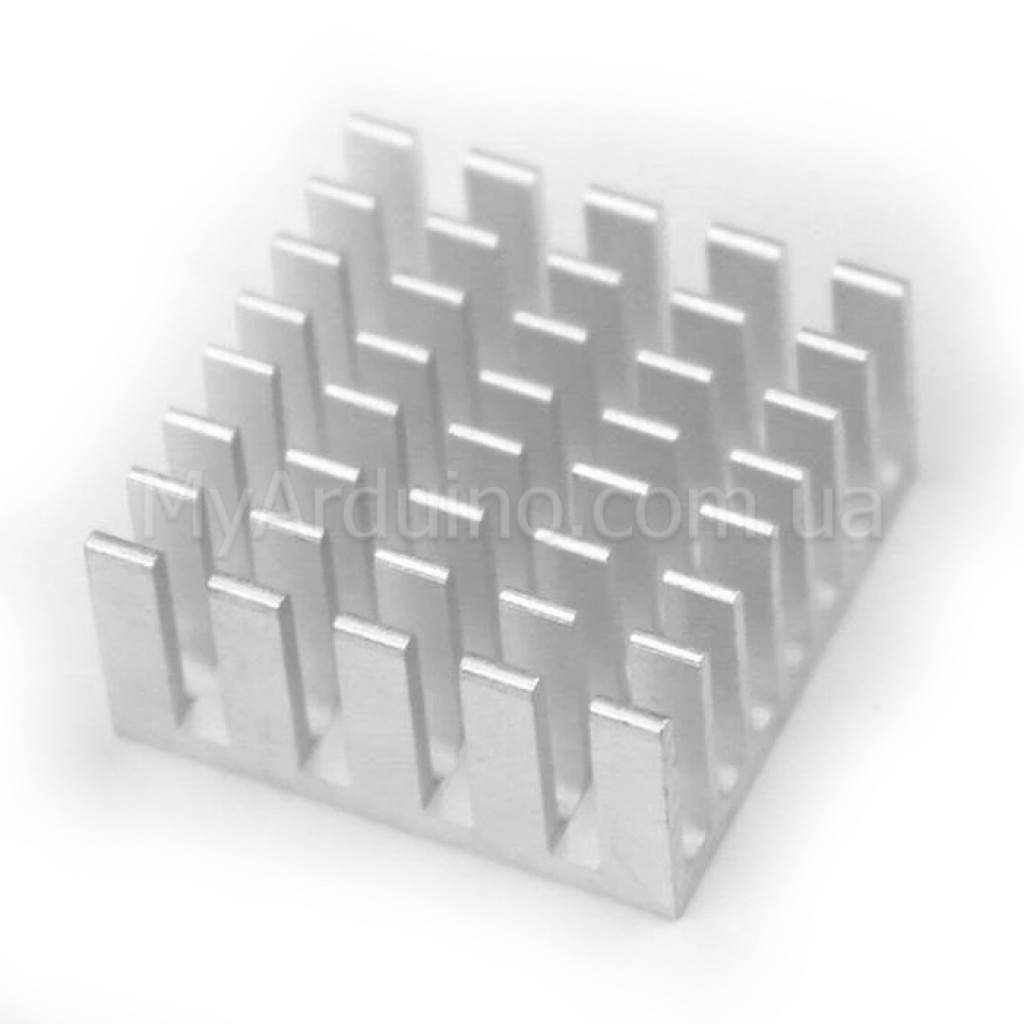

Кратко о радиаторе 22×22×10 мм
Алюминиевый ребристый радиатор предназначен для отвода тепла от транзисторов, регуляторов напряжения и других электронных компонентов. Габариты 22×22×10 мм позволяют использовать его в компактных устройствах.
Ключевые характеристики
- Материал
- Алюминий
- Размеры
- 22×22×10 мм
- Толщина нижней пластины
- 2,08 мм
- Цвет
- Серебристый
- Назначение
- Пассивное охлаждение электронных компонентов
- Варианты монтажа
- Термопаста с отдельной фиксацией или теплопроводная клейкая лента
Подробное описание и особенности
Отвод тепла
Нижняя пластина принимает тепло от поверхности компонента, а рёбра увеличивают площадь контакта с воздухом. Радиатор не создаёт воздушный поток самостоятельно, поэтому температура зависит не только от его размеров, но и от вентиляции корпуса.
Тепловой контакт и фиксация
Для нормальной теплопередачи основание радиатора должно равномерно прилегать к компоненту. Термопаста заполняет мелкие неровности, но требует отдельной механической или клеевой фиксации. Теплопроводная двусторонняя лента одновременно создаёт контакт и удерживает радиатор, если она соответствует температуре и массе узла.
Подойдёт / не подойдёт
Подойдёт
- Для транзисторов, регуляторов напряжения и других компонентов, которым требуется дополнительный пассивный отвод тепла.
- Для конструкций, где доступно пространство не менее 22×22 мм и высота 10 мм без учёта крепления.
- Для прототипов и ремонта, если совместимость подтверждена размерами и проверкой температуры.
Не подойдёт
- Для узлов, где требуется радиатор с заранее заданным тепловым сопротивлением или гарантированной мощностью рассеивания.
- Для монтажа без достаточной площади контакта или без надёжной фиксации.
- Для установки поверх оголённых электрических контактов без изоляции.
Примеры применения
Силовой транзистор
Радиатор можно установить на компонент с подходящей контактной плоскостью, если в конструкции предусмотрены тепловой интерфейс и надёжное крепление.
Регулятор напряжения
Радиатор может помочь отводить тепло от регулятора в компактном блоке питания. Температуру необходимо проверять при максимальной штатной нагрузке и в закрытом корпусе, если устройство будет работать именно так.
Монтаж
-
Проверьте габариты
Убедитесь, что основание 22×22 мм полностью помещается на монтажном участке, а высота 10 мм не мешает корпусу и соседним деталям.
-
Подготовьте поверхности
Очистите и высушите контактные поверхности. Частицы, жир и перекос уменьшают площадь фактического контакта.
-
Нанесите тепловой интерфейс
Используйте тонкий равномерный слой термопасты вместе с отдельной фиксацией или подходящую теплопроводную клейкую ленту.
-
Проверьте рабочую температуру
После монтажа проконтролируйте температуру компонента при максимальной штатной нагрузке и в реальных условиях вентиляции.
Ограничения и безопасность
Мощность охлаждения зависит от конструкции
Габариты радиатора сами по себе не определяют допустимую мощность компонента. Учитывайте тепловыделение, площадь контакта, температуру воздуха, ориентацию рёбер и вентиляцию корпуса.
Алюминий проводит электрический ток
Не допускайте контакта радиатора с оголёнными выводами, дорожками или другими точками под напряжением. При необходимости используйте электроизоляционный теплопроводный материал.
Проверяйте надёжность крепления
Клейкий материал должен соответствовать рабочей температуре и условиям эксплуатации. Не используйте обычную термопасту как единственное средство удержания радиатора.
FAQ
Можно ли просто приклеить радиатор термопастой?
Обычная термопаста предназначена для улучшения теплового контакта, а не для надёжной фиксации. Используйте отдельное крепление или теплопроводную клейкую ленту.
Хватит ли этого радиатора для конкретного компонента?
Это определяется тепловыделением компонента, условиями вентиляции и качеством контакта. После монтажа проверьте температуру при максимальной штатной нагрузке.
Какой монтажный участок необходимо предусмотреть?
Основание занимает 22×22 мм, а высота радиатора составляет 10 мм. Дополнительно оставьте место для монтажного материала, соседних деталей и движения воздуха между рёбрами.
