A3144 модуль датчика Холла

Name: A3144 модуль датчика Холла
Brand: Мій Проект
SKU: 1127
Price: 23.00 UAH
Availability: InStock
Rating: 5 (2 reviews)

Страна-производитель: Китай Код товара: 1127

Все о товаре

Описание

Характеристики

Отзывы 2

Вопросы0

FAQ

Datasheet

Есть в наличии

Код товара: 1127

23.00 грн

Нашли дешевле?

-Рабочее напряжение-:3.3 - 5 В

-Максимальный исходящий ток-:25 мА

-Выходной сигнал-:High/Low (0.1)

-Размеры-:31.5 х 14.5 мм

-Диапазон рабочей температуры-:- 40°С ... +85°С

-Тип датчика-:3144Е

-Вес-:3 г

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

A3144 модуль датчика Холла

Код товара: 1127

23.00 грн

Описание

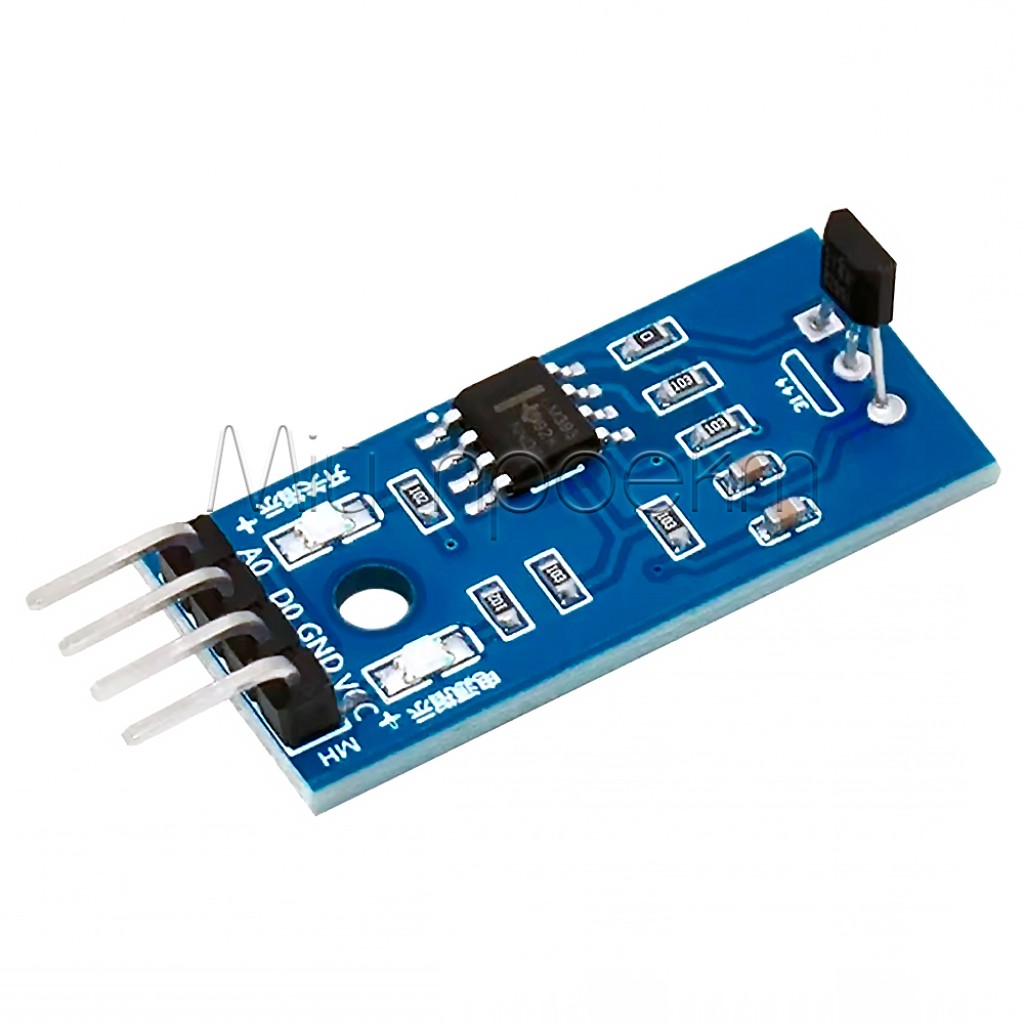

🔌 Модуль датчика Холла 3144E для Arduino

Бесконтактный магнитный сенсорный переключатель с цифровым и аналоговым выходом

Общее описание

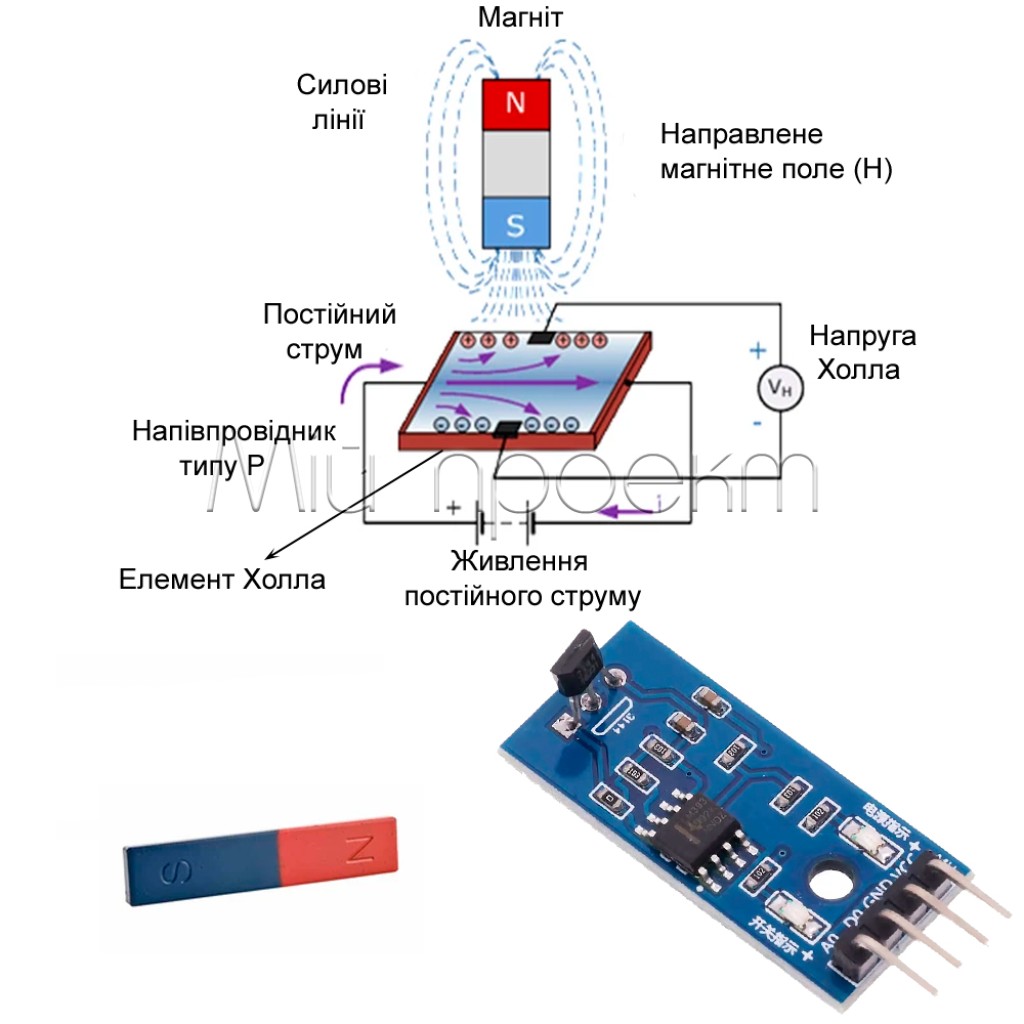

Модуль датчика Холла 3144E – это высокочувствительный магнитный сенсорный переключатель, предназначенный для бесконтактного обнаружения магнитного поля и его преобразования в цифровой или аналоговый сигнал. Модуль оснащен интегрированной схемой усиления сигнала, которая обеспечивает стабильную работу с микроконтроллерами Arduino. Благодаря компактной конструкции и встроенным светодиодным индикаторам, этот модуль идеально подходит для создания систем контроля вращения, бесконтактных переключателей, счетчиков и других проектов, где требуется быстрая реакция на наличие магнитного поля. Модуль работает с полярностью магнита, реагируя на северный и южный полюсы с разных сторон датчика.

✅ Технические преимущества:

• Бесконтактный принцип работы – обеспечивает долговременную эксплуатацию без механического износа, в отличие от традиционных механических переключателей
• Двойной выход – одновременно предоставляет цифровой (DO) и аналоговый (AO) сигналы для максимальной гибкости использования в различных проектах
• Встроенная схема усиления – интегрированная микросхема обрабатывает и усиливает слабый сигнал от датчика Холла, обеспечивая стабильный выходной сигнал
• Визуальная индикация состояния – два светодиода показывают состояние питания и активацию датчика, что значительно упрощает настройку и мониторинг работы
• Чувствительность к полярности – датчик реагирует на разные полюсы магнита с лицевой и тыльной сторон, что расширяет возможности применения
• Быстрая реакция – мгновенная активация и деактивация под влиянием магнитного поля позволяет использовать модуль для высокоскоростных применений

🔧 Идеальное решение для:

Тахометры и счетчики оборотов

Системы контроля скорости

Бесконтактные переключатели

Датчики положения

Системы безопасности

Автоматизация промышленных процессов

Обучающие Arduino проекты

Робототехника

💡 Широкие возможности применения:

Измерение скорости вращения двигателей – модуль может работать как точный тахометр для контроля скорости электродвигателей. Установив магнит на вращающемся валу и разместив датчик рядом, можно точно подсчитывать количество оборотов в минуту. Это особенно полезно в системах автоматического регулирования скорости и диагностики работы механизмов.
Создание бесконтактных систем безопасности – благодаря способности работать на расстоянии, модуль идеально подходит для создания датчиков открытия дверей, окон или крышек оборудования. Магнит устанавливается на подвижной части, а датчик на неподвижной, что обеспечивает надежное обнаружение несанкционированного доступа без механического контакта.
Счетчики и системы подсчета – модуль может использоваться для создания точных счетчиков прохождения объектов, например, в производственных линиях или системах контроля доступа. Быстрая реакция датчика обеспечивает точный подсчет даже при высоких скоростях движения объектов с прикрепленными магнитами.
Датчики положения в робототехнике – в робототехнических системах модуль может определять положение подвижных частей, таких как суставы манипуляторов или поворотные платформы. Использование разной полярности магнитов позволяет создавать сложные системы позиционирования с высокой точностью.
Автоматизация домашних систем – модуль можно интегрировать в системы умного дома для контроля состояния окон, дверей, ящиков или других подвижных элементов. Бесконтактный принцип работы обеспечивает длительную и бесперебойную работу без необходимости обслуживания механических контактов.

📦 Детальные технические характеристики:

Напряжение питания: 3.3V - 5V DC
Рабочий ток: 4-24 мА
Тип датчика: Датчик Холла на основе эффекта Холла
Выходы модуля:
- DO (Digital Output) - цифровой выход TTL уровня
- AO (Analog Output) - аналоговый выход 0-VCC

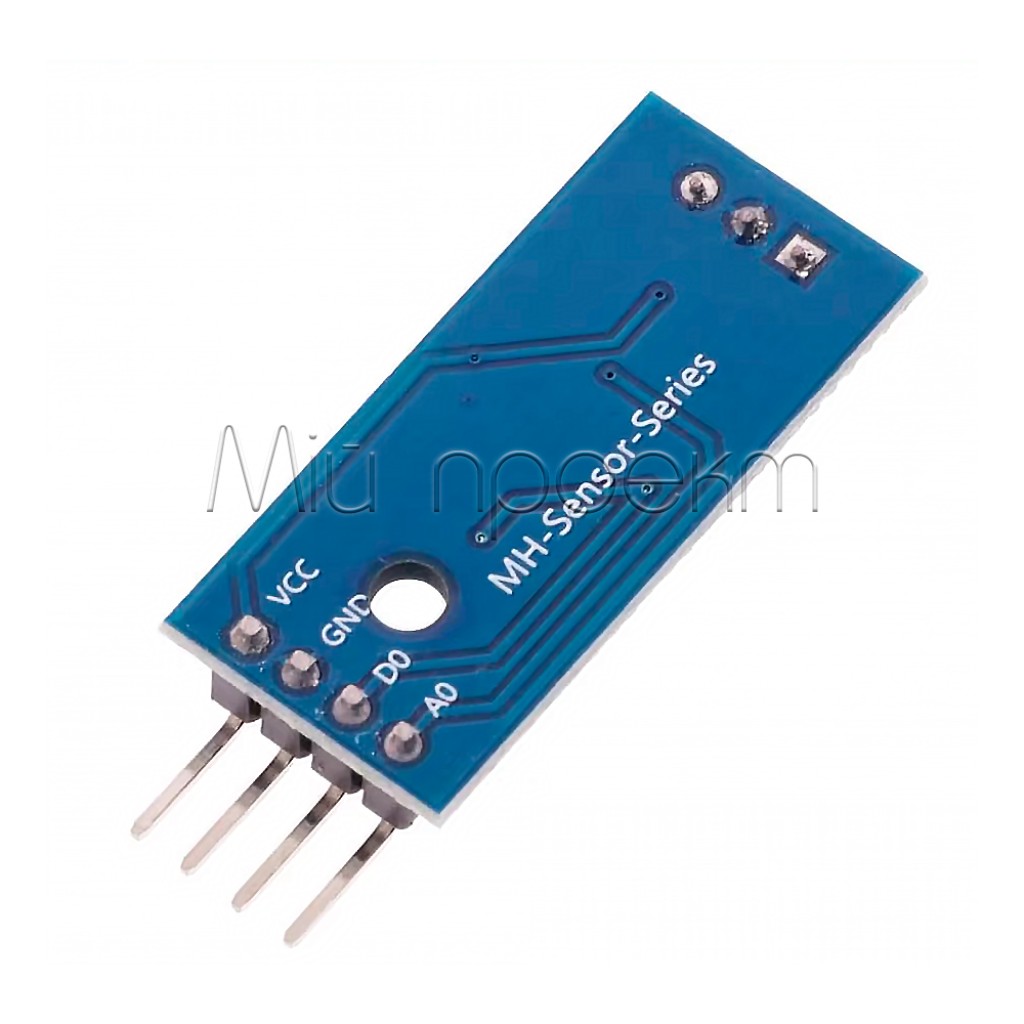

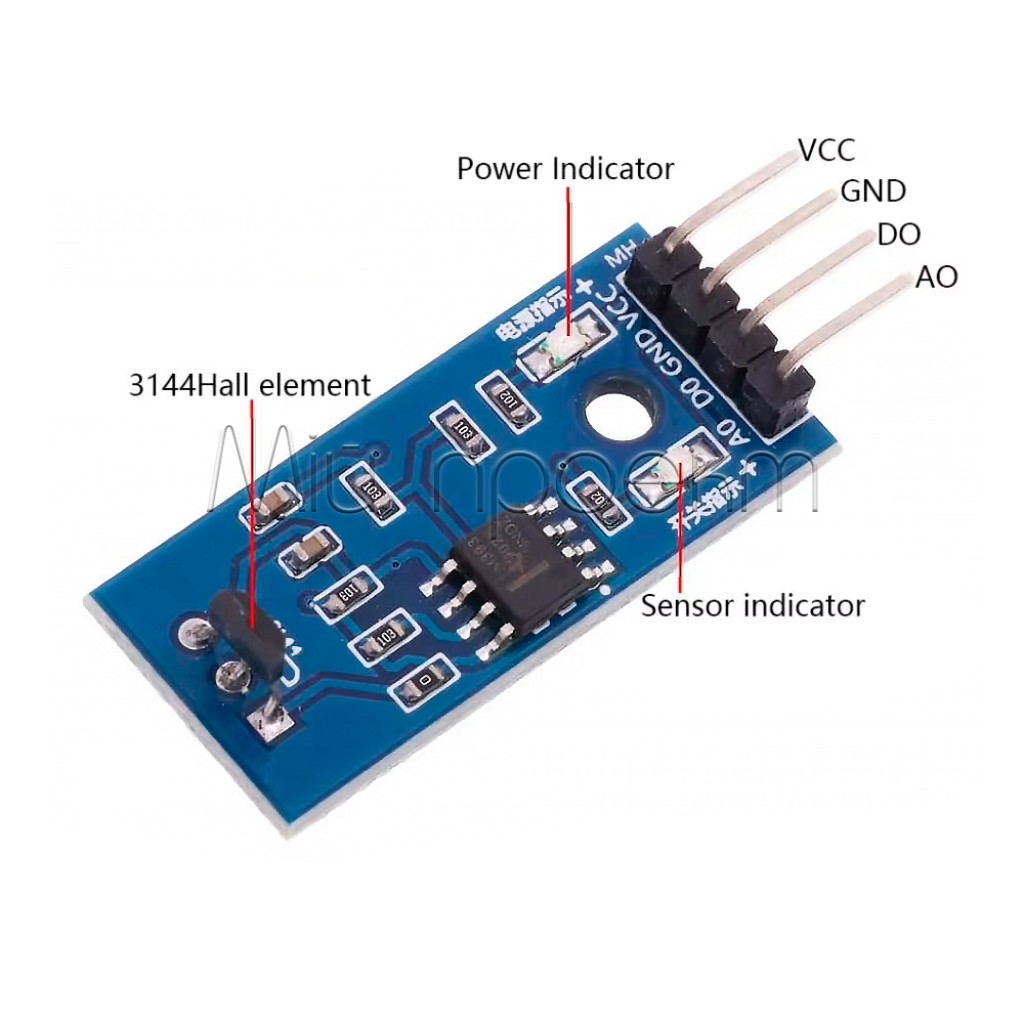

Разъемы подключения: 4-пиновые: VCC, GND, DO, AO
Индикация:
- LED индикатор питания
- LED индикатор состояния активации
Чувствительность к полярности: Да (реакция на северный и южный полюсы)
Время отклика: Менее 1 мкс
Дистанция срабатывания: 1-20 мм (в зависимости от силы магнита)
Рабочая температура: -20°C до +85°C

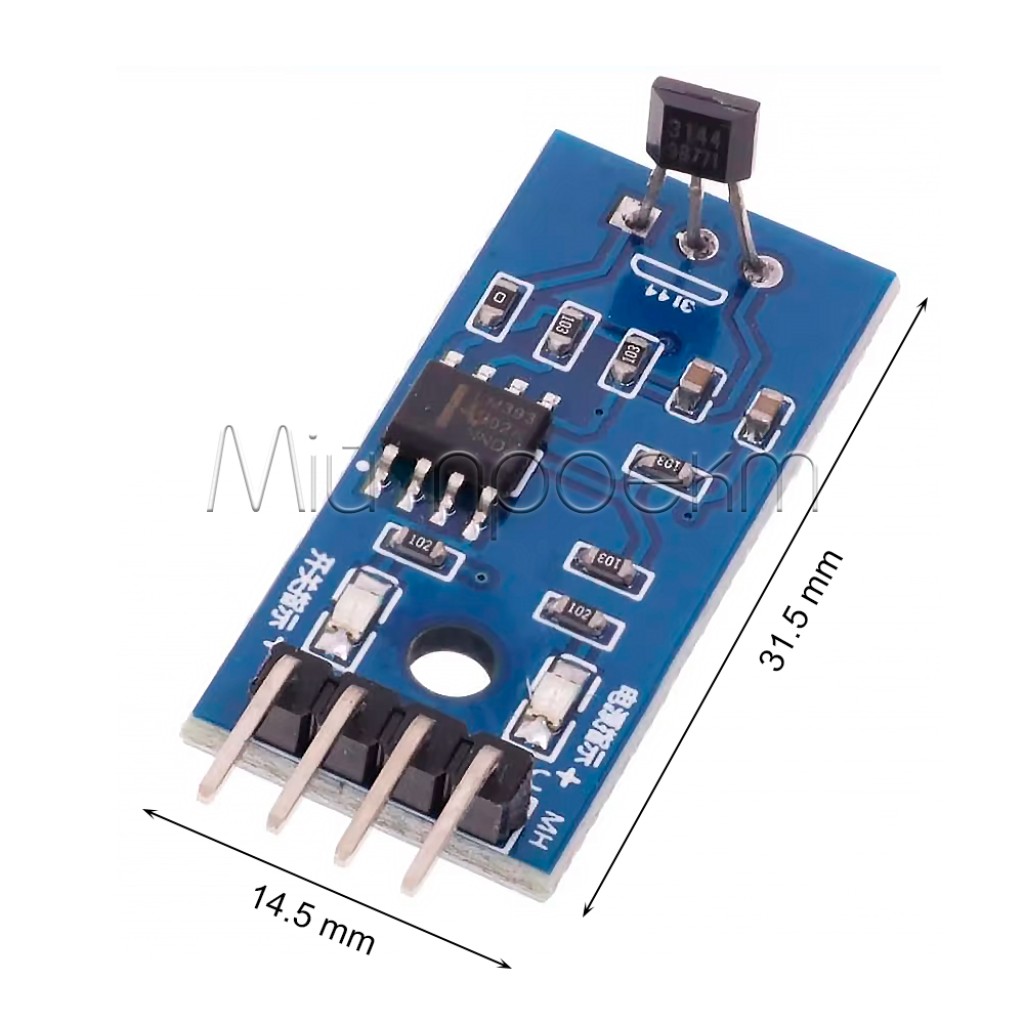

Размеры платы: Примерно 31.5 x 14.5 мм
Совместимость: Arduino Uno, Nano, Pro Mini, Mega, ESP32, Raspberry Pi
Логические уровни:
- Активное состояние: LOW (0)
- Неактивное состояние: HIGH (1)

⚠️ Важные аспекты использования:

Правильное подключение питания – обязательно соблюдайте полярность при подключении VCC и GND. Подача неправильного напряжения может повредить интегрированную схему модуля. Рекомендуется использовать стабилизированное питание 5V от Arduino или внешнего источника.
Выбор и размещение магнита – для оптимальной работы используйте неодимовые магниты средней мощности. Слишком слабый магнит может не активировать датчик, а слишком сильный может создавать ложные срабатывания. Оптимальное расстояние активации составляет 3-10 мм от поверхности датчика.
Учет полярности магнита – помните, что датчик реагирует на разные полюсы магнита с разных сторон. Лицевая сторона модуля может активироваться северным полюсом, а тыльная - южным. Протестируйте ориентацию магнита перед окончательным монтажом системы.
Защита от электромагнитных помех – при использовании рядом с мощными электродвигателями или инверторами, применяйте экранирование или фильтры питания для предотвращения ложных срабатываний от электромагнитных помех. Используйте качественные соединительные провода минимальной длины.
Программная обработка сигнала – для стабильной работы счетчиков рекомендуется использовать программный дебаунсинг или задержки в коде Arduino. Это предотвращает множественные срабатывания при одном прохождении магнита мимо датчика, особенно при низких скоростях движения.

Модуль датчика Холла - это надежное и универсальное решение для создания бесконтактных систем контроля и измерения. Благодаря простоте подключения к Arduino и широким возможностям применения, этот модуль станет незаменимым инструментом в ваших электронных проектах.

#ДатчикХолла #Arduino #МагнитныйСенсор #БесконтактныйПереключатель #Тахометр #Робототехника

Характеристики

-Основные-

-Рабочее напряжение-

3.3 - 5 В

-Максимальный исходящий ток-

25 мА

-Выходной сигнал-

High/Low (0.1)

-Дополнительные-

-Размеры-

31.5 х 14.5 мм

-Диапазон рабочей температуры-

- 40°С ... +85°С

-Тип датчика-

3144Е

-Вес-

3 г

Отзывы

Рейтинг товара

Отзывов: 2

Святослав

26 января (11:03)

Добрий день, швидко звʼязалися та відправили у той самий день. Доставка швидка та якість модуля дуже гарна

Достоинства товара:

Працює коректно

Отзыв полезен? 0

ВИТАЛИЙ

12 ноября 2024 (17:44)

Спасибо Вам.Все произошло очень быстро вчера заказал сегодня получил.Удачи Вам.

Отзыв полезен? 1

Вопросы и ответы

Добавьте вопрос, и мы ответим в ближайшее время.

Нет вопросов о данном товаре, станьте первым и задайте свой вопрос.

Datasheet

FAQ (частые вопросы)

?Как подключить модуль датчика Холла A3144 к микроконтроллеру?

!1. Провести питание датчика (5V или 3.3V) и соединить его с соответствующими пенами питания на микроконтроллере. 2. Провести землю датчика (GND) и соединить ее с соответствующими пенами на микроконтроллере. 3. Подключить выход датчика (Vout или датчиковый выход) к цифровому пену на микроконтроллере, который будет использоваться для считывания значений.
?Как измерить магнитное поле с помощью датчика Холла A3144?

!Для измерения магнитного поля с помощью датчика Холла A3144, нужно применить магнит, например небольшой постоянный магнит или магнит переменного поля, и подвести его к датчику. Изменение магнитного поля отображается в выходном сигнале датчика.
?Как проверить, работает ли датчик Холла A3144?

!Чтобы проверить, работает ли датчик Холла A3144, можно выполнить тестовый код микроконтроллера, который будет выводить состояние выхода датчика. Подвести магнит к датчику и наблюдать за изменением состояния выхода.
?Как использовать модуль A3144 для измерения вращения или скорости?

!Датчик Холла A3144 можно использовать для измерения вращений или скорости, устанавливая магнит на вращающемся или подвижном объекте. При движении магнита от датчика будет получаться выходной сигнал, который можно использовать для вычисления оборотов или скорости.
?Как подключить датчик Холла к Arduino?

!Для подключения датчика Холла A3144 к Arduino необходимо подключить выход датчика к цифровому входу Arduino. Также можно использовать встроенный pull-up резистор на входе, если это нужно. После подключения датчика можно использовать библиотеку для Arduino для считывания значений с датчика Холла.
