Кратко об антенне 2.4G IPX-SMA
Внешняя антенна с коаксиальным кабелем предназначена для Wi‑Fi и других беспроводных устройств диапазона 2,4 ГГц, оснащённых совместимым микрокоаксиальным антенным разъёмом. Кабель длиной приблизительно 145 мм позволяет вынести антенну за пределы платы или корпуса и выбрать более удобное положение.
Ключевые характеристики
- Тип
- внешняя антенна с коаксиальным кабелем
- Рабочий диапазон
- 2400–2500 МГц
- Коэффициент усиления
- 2,5 dBi
- Волновое сопротивление
- 50 Ом
- Поляризация
- вертикальная
- Подключение
- IPX/IPEX/U.FL со стороны платы, семейство SMA между кабелем и антенной

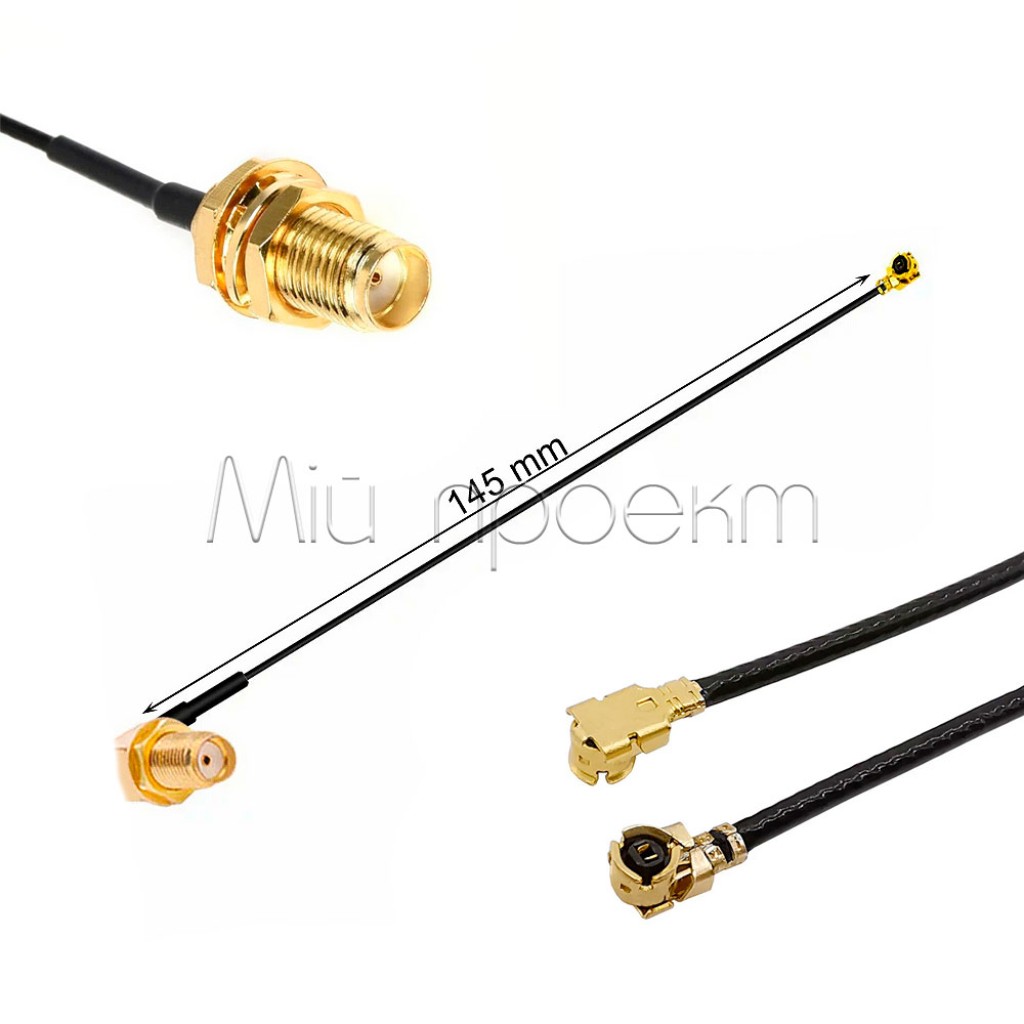

- Длина кабеля
- приблизительно 145 мм

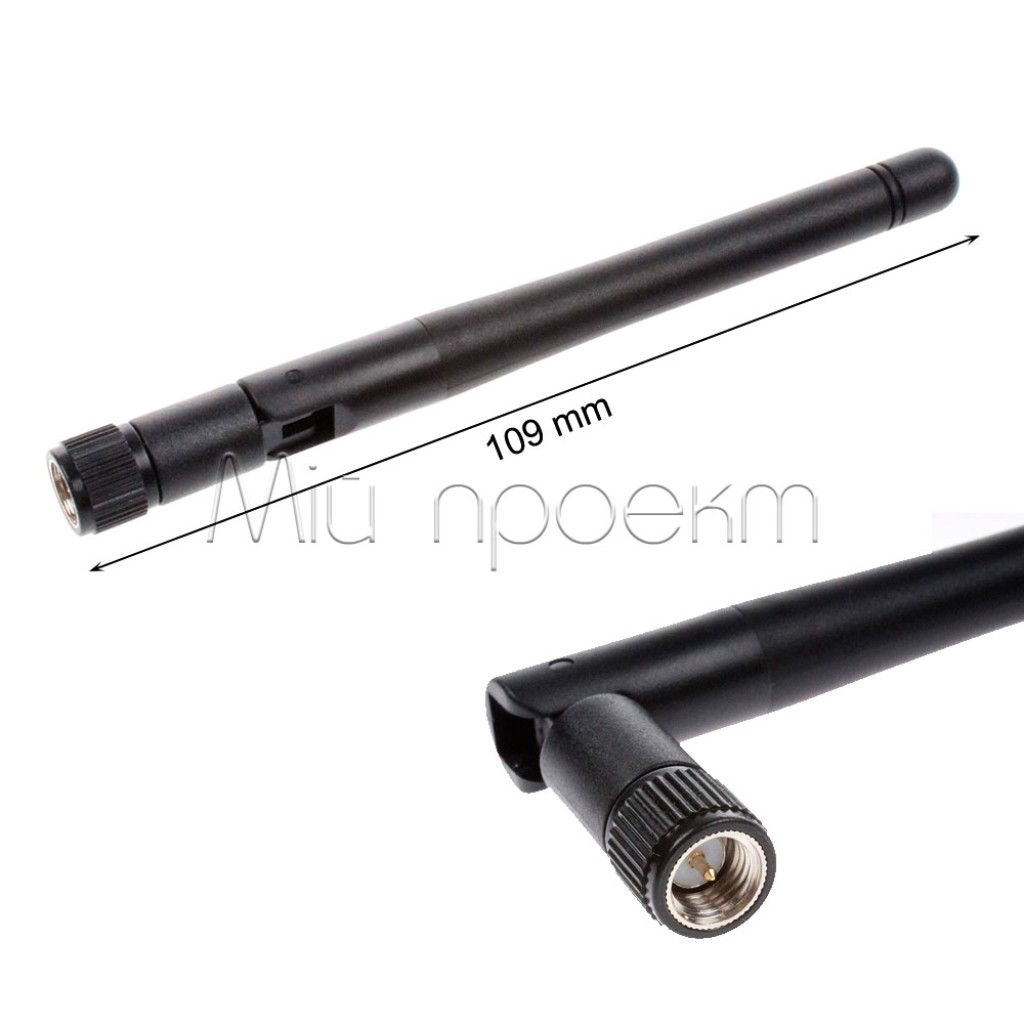

- Размеры антенны
- 110 × Ø10 мм
- Рабочая температура
- от −40 до +70 °C
Подробное описание и особенности
Для чего нужна внешняя антенна
Комплект позволяет разместить излучающую часть отдельно от платы: например, ближе к стенке корпуса или за пределами металлического экрана. Фактическое качество связи зависит не только от усиления 2,5 dBi, но и от радиомодуля, настройки его антенного тракта, ориентации антенны, помех, длины кабеля и условий распространения сигнала. Поэтому антенна не гарантирует заранее определённую дальность.
Частота и протоколы
Рабочий диапазон 2400–2500 МГц охватывает радиосистемы 2,4 ГГц. Антенну можно использовать с Wi‑Fi, Bluetooth или Zigbee только в том случае, если само устройство поддерживает соответствующий протокол, работает в этом диапазоне и имеет совместимый выход для внешней антенны. Для сетей Wi‑Fi 5 ГГц нужна другая антенна.
Совместимость разъёмов
Обозначения IPX, IPEX и U.FL часто используют для малых микрокоаксиальных разъёмов, однако похожий внешний вид не гарантирует механическую совместимость. Сверьте серию и геометрию гнезда по документации конкретной платы. Если на плате установлено гнездо U.FL, штекер необходимо совместить с ним по оси, подключать без перекоса и отсоединять вертикально, удерживая за корпус коннектора, а не за кабель.[1]

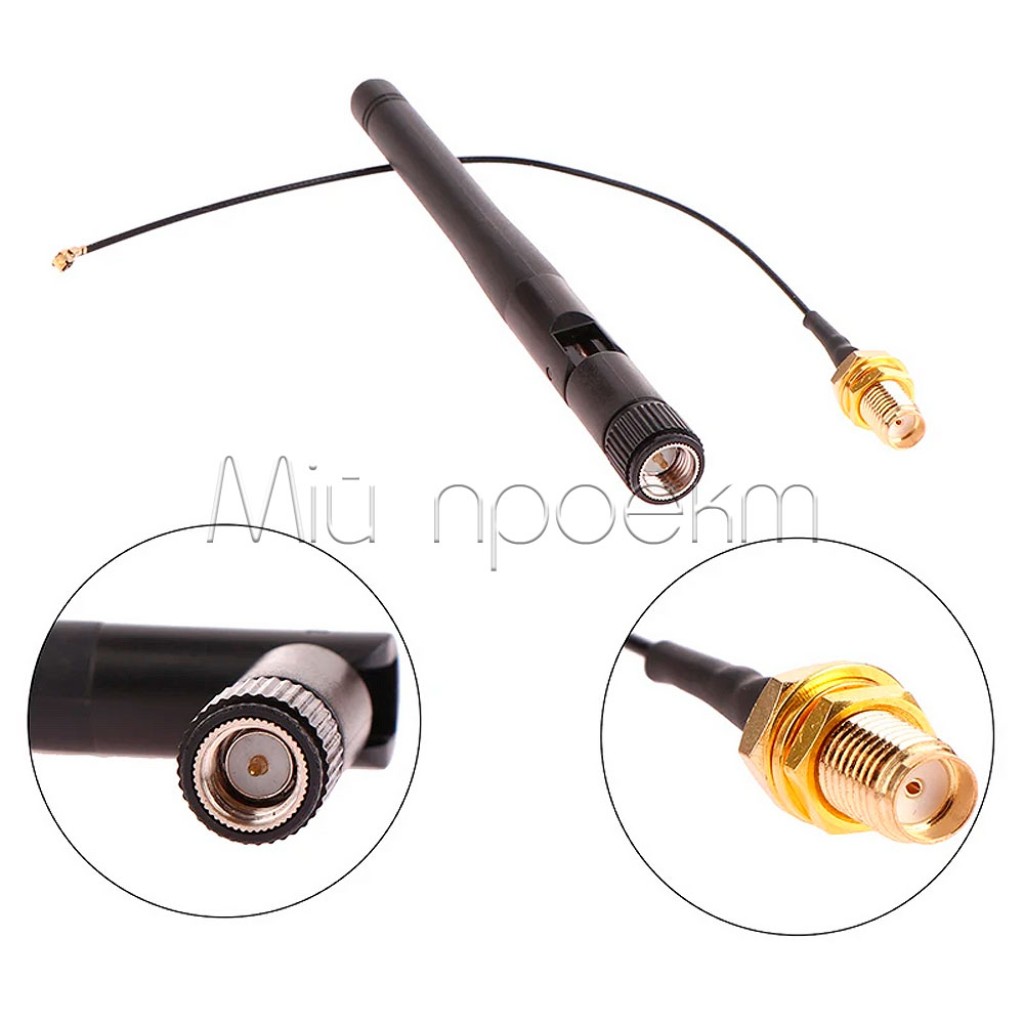

У разъёмов SMA и RP‑SMA внешняя резьба может быть похожей, но центральные контакты отличаются. Комплектные антенну и кабель следует использовать как согласованную пару; перед заменой одной из частей проверьте и резьбу, и центральный контакт.
Подойдёт / не подойдёт
Подойдёт
- для радиомодуля 2,4 ГГц с документированной поддержкой внешней антенны;
- для выноса антенны за пределы платы или корпуса;
- для Wi‑Fi, Bluetooth или Zigbee, если протокол поддерживается самим устройством;
- для конструкции, в которой приблизительно 145 мм кабеля достаточно для монтажа.
Не подойдёт
- для устройств, работающих только в диапазоне 5 ГГц;
- для платы без внешнего антенного гнезда или без возможности переключить RF-тракт;
- для другой серии микрокоаксиального разъёма, даже если она похожа на IPX/IPEX/U.FL;
- для наружного монтажа без отдельной защиты от влаги и механической нагрузки;
- если требуется гарантированная дальность связи без проверки всей радиосистемы.
Примеры применения
IoT-узел в корпусе
Антенну можно вынести ближе к неметаллической стенке корпуса, если плата имеет совместимое гнездо и поддерживает внешний RF-тракт.
Камера или датчик в сети 2,4 ГГц
Комплект подходит для устройства с Wi‑Fi 2,4 ГГц, если необходимо отделить антенну от платы. Стабильность видеопотока или телеметрии также зависит от питания, прошивки и качества сети.
Макет с ESP32 или ESP8266
Антенну можно подключить к конкретной модификации платы с соответствующим микрокоаксиальным гнездом. Наличие ESP32 или ESP8266 само по себе не гарантирует наличие такого разъёма или автоматический выбор внешней антенны.
Подключение
Проверьте радиодиапазон и RF-тракт
Убедитесь, что устройство работает на частоте 2,4 ГГц, поддерживает внешнюю антенну и не требует переключения резистора, перемычки или программной настройки.
Сверьте оба соединения
Сравните микрокоаксиальный штекер с гнездом платы, а на стороне SMA проверьте резьбу и центральные контакты. Не пытайтесь соединять несовместимые части с усилием.
Подключите микрокоаксиальный штекер
Работайте с обесточенным устройством. Совместите штекер с гнездом по оси и нажмите вертикально без перекоса; не давите на кабель сбоку.
Закрепите кабель и разместите антенну
Обеспечьте разгрузку от натяжения возле малого разъёма, избегайте резких перегибов и не пережимайте коаксиальный кабель. Разместите антенну подальше от сплошных металлических поверхностей.

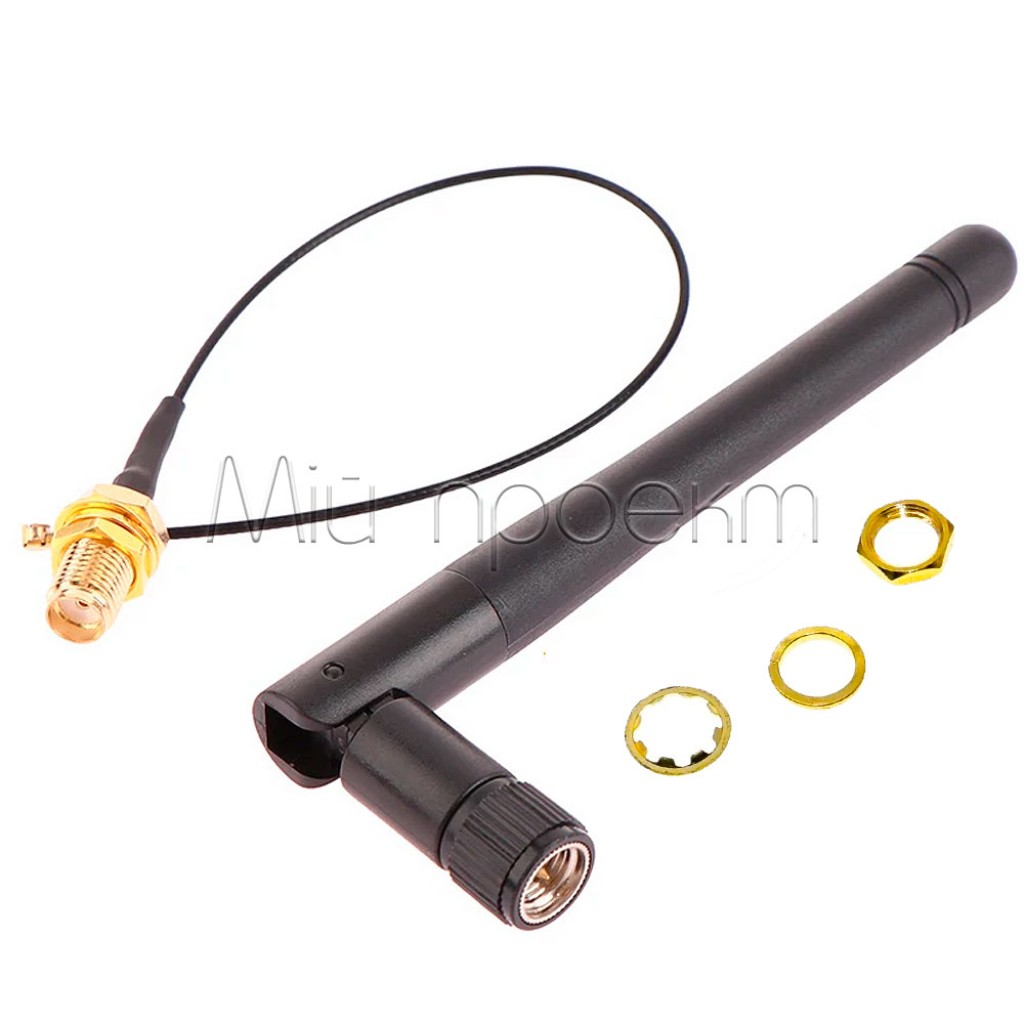

Комплектация
- внешняя антенна 2,4 ГГц;
- коаксиальный кабель IPX/IPEX/U.FL–SMA длиной приблизительно 145 мм.
Ограничения и безопасность
Не соединяйте разъёмы с усилием
Перекошенный или несовместимый микрокоаксиальный штекер может повредить гнездо на плате. Если коннектор не устанавливается ровно, остановитесь и повторно проверьте его серию.
Берегите кабель от натяжения
Не отсоединяйте штекер, вытягивая его за кабель, не скручивайте коаксиальную линию и не делайте резких перегибов. Закрепите кабель так, чтобы нагрузка не передавалась на разъём платы.[1]
Проверяйте выбор антенного тракта
На некоторых платах само подключение кабеля не отключает встроенную антенну. Выполняйте переключение только в соответствии с документацией конкретной модификации платы.
Требуется защита от внешней среды
Не устанавливайте комплект под дождём, в условиях образования конденсата или постоянной механической нагрузки без соответствующего корпуса, гермоввода и фиксации кабеля.
Альтернатива для отдельного кабеля
Если антенна уже есть и нужен только пигтейл другой длины или с выбором SMA/RP‑SMA, ознакомьтесь с кабелем-переходником SMA/RP‑SMA–IPEX/U.FL длиной 10 или 20 см. Перед заказом выберите вариант по центральному контакту и длине.
FAQ
Работает ли антенна с Wi‑Fi 5 ГГц?
Нет. Рабочий диапазон комплекта составляет 2400–2500 МГц, поэтому для 5 ГГц нужна соответствующая антенна.
Подойдёт ли антенна к любой плате ESP32 или ESP8266?
Нет. Нужна конкретная модификация платы с совместимым внешним антенным гнездом и возможностью выбрать этот RF-тракт.
Совместимы ли все разъёмы, которые называют IPX, IPEX или U.FL?
Не обязательно. Перед подключением сверьте серию, размеры и геометрию гнезда по документации устройства; не ориентируйтесь только на похожий внешний вид.
Увеличится ли дальность связи?
Результат зависит от всей радиосистемы и размещения антенны. Вынос антенны за пределы металлического корпуса может улучшить условия работы, но конкретная дальность не гарантируется.
Можно ли часто переставлять малый штекер?
Микрокоаксиальное соединение лучше использовать как монтажное, а не для регулярного переключения. Подключайте его без перекоса и отсоединяйте, удерживая за корпус коннектора.
Документы и источники
- Hirose Electric — каталог серии U.FL, сентябрь 2024 года: правила осевого подключения и отсоединения U.FL, ограничения механической нагрузки на кабель.
