YL-83 Модуль датчика дождя воды снега

Name: YL-83 Модуль датчика дождя воды снега
Brand: Мій Проект
SKU: 1200
Price: 48.00 UAH
Availability: InStock

Страна-производитель: Китай Код товара: 1200

Все о товаре

Описание

Характеристики

Отзывы 0

Вопросы0

FAQ

Есть в наличии

Код товара: 1200

48.00 грн

Нашли дешевле?

-Рабочее напряжение-:3.3 - 5 В

-Рабочий ток-:15 мА

-Выходной сигнал-: аналоговый, цифровой

-Размеры-:14 × 31.5 × 6.5 мм (датчик индуктивности 55.5 х 41.3 мм)

-Тип микросхемы-:LM393

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

YL-83 Модуль датчика дождя воды снега

Код товара: 1200

48.00 грн

Описание

💧 Модуль датчика дождя FC-37/YL-83

Высокочувствительный сенсор влажности с аналоговым и цифровым выходом для Arduino

Общее описание

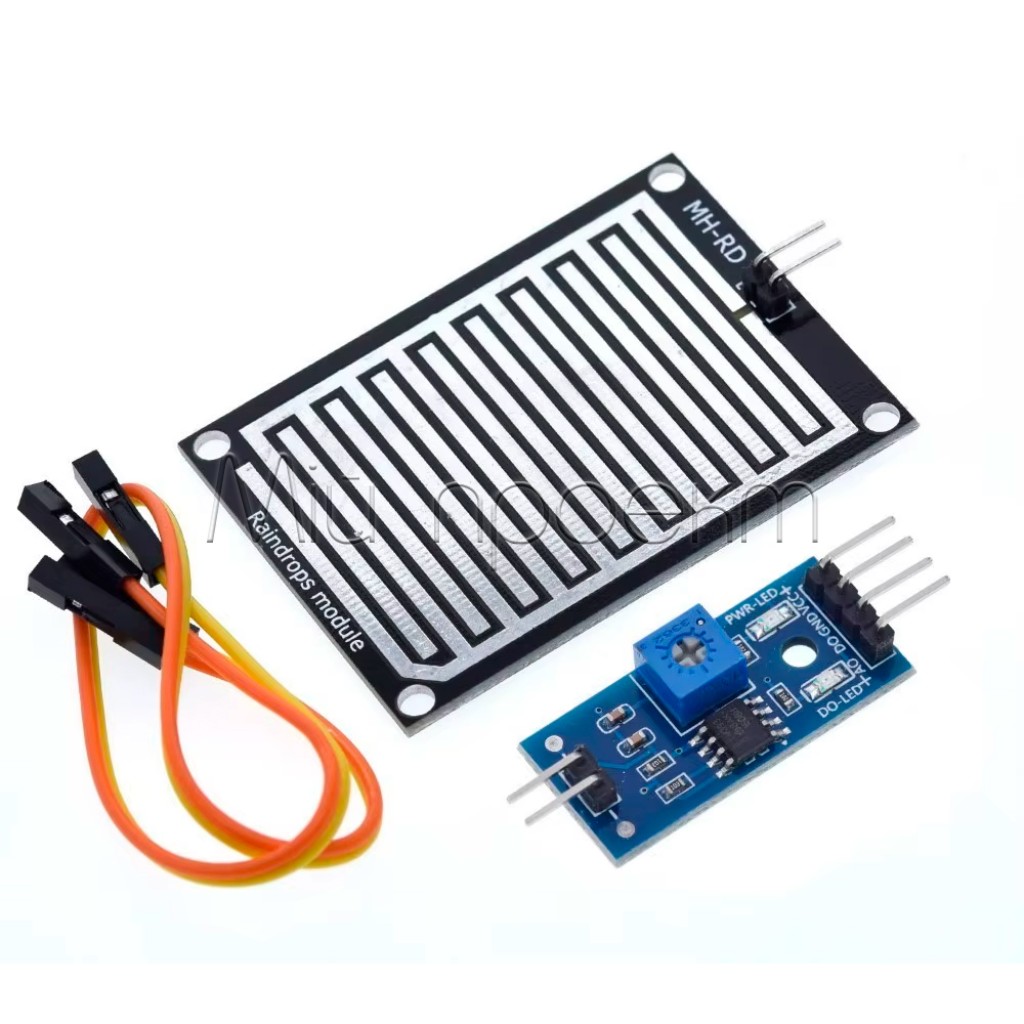

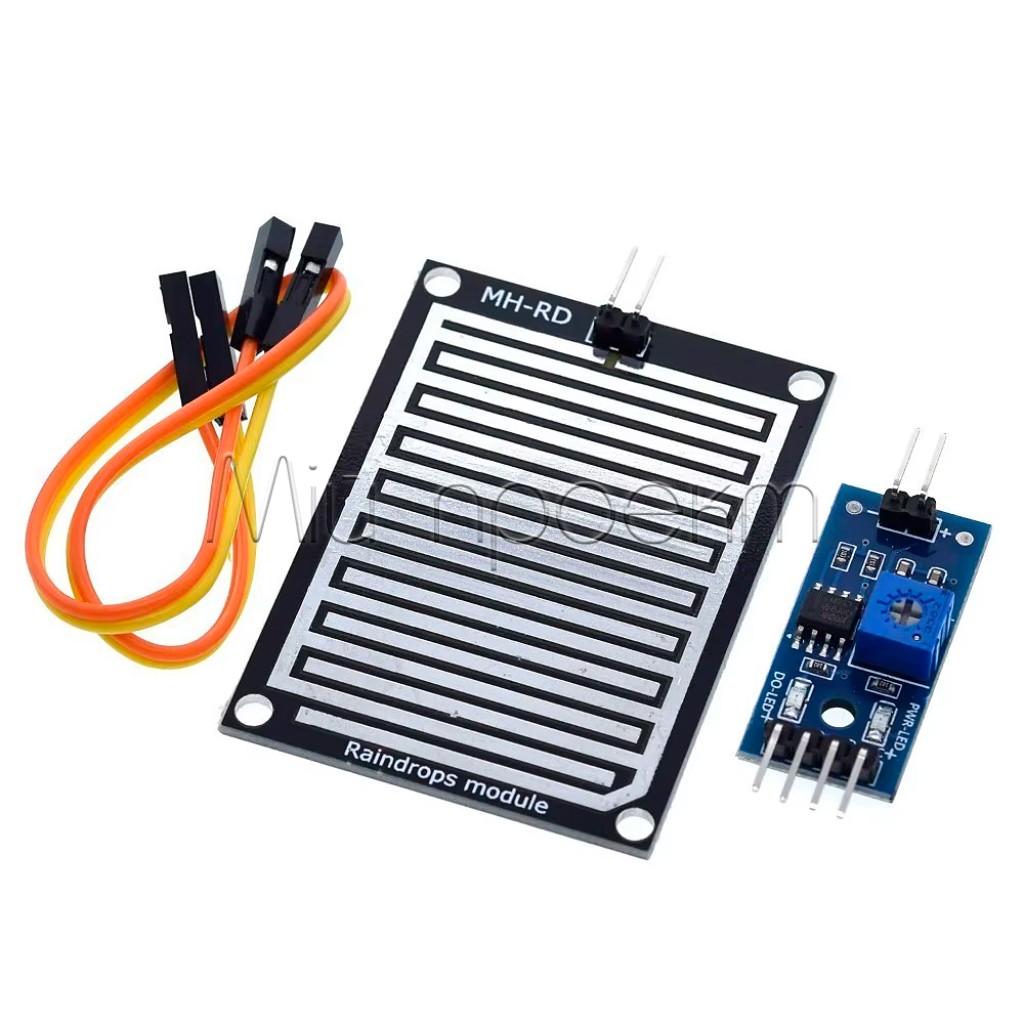

Модуль датчика дождя FC-37/YL-83 – это инновационное устройство для автоматического обнаружения воды и атмосферных осадков, работающее на основе принципа переменного сопротивления. Модуль состоит из двух компонентов: высокочувствительной сенсорной панели с медными дорожками и электронного блока управления с компаратором LM393. Обеспечивает одновременно аналоговый и цифровой выход, что делает его универсальным решением для широкого спектра проектов автоматизации. Идеально подходит для создания "умных" систем полива, автоматических стеклоочистителей, систем защиты оборудования и других IoT-проектов, где критически важно timely реагировать на появление влаги.

✅ Технические преимущества:

• Двойной выход сигнала – модуль обеспечивает одновременно аналоговый (AO) и цифровой (DO) выход, что позволяет получать как точные градуированные значения влажности, так и простой логический сигнал для базовых приложений
• Регулируемая чувствительность – встроенный потенциометр позволяет точно настроить порог срабатывания цифрового выхода в соответствии с конкретными условиями эксплуатации и требованиями проекта
• Высокоточный компаратор LM393 – обеспечивает стабильную и надежную работу модуля с минимальным уровнем шумов и высокой точностью измерения даже при незначительных изменениях влажности
• Индикация состояния работы – встроенные светодиоды PWR и DO обеспечивают визуальный контроль состояния питания и срабатывания датчика, что упрощает наладку и мониторинг системы
• Широкий диапазон питания – модуль стабильно работает в диапазоне напряжения от 3.3В до 5В, что обеспечивает совместимость с большинством микроконтроллерных платформ, включая Arduino, Raspberry Pi и ESP32
• Антикоррозийный дизайн – специальная схема подключения через цифровой пин позволяет минимизировать время подачи питания на сенсорную панель, что значительно увеличивает срок эксплуатации медных дорожек датчика

🔧 Идеальное решение для:

Автоматические стеклоочистители

Умные системы полива

Автоматическое закрытие окон

Защита оборудования

Погодные станции

Системы раннего предупреждения

IoT проекты мониторинга

Автоматические тенты и покрытия

💡 Широкие возможности применения:

Автомобильная индустрия – интеграция в системы автоматического управления стеклоочистителями для повышения безопасности вождения. Датчик реагирует на малейшие капли на лобовом стекле, обеспечивая мгновенный запуск дворников. Возможно программирование различных режимов работы в зависимости от интенсивности дождя через аналоговый выход. Подходит как для штатных систем, так и для модернизации старых автомобилей.
Умный дом и автоматизация зданий – создание интеллектуальных систем управления окнами, люками и вентиляцией. При обнаружении дождя автоматически закрываются открытые окна, активируются системы защиты мебели и электроники. Интеграция с умными термостатами для оптимизации климат-контроля. Возможность настройки различных сценариев реакции на разные уровни интенсивности осадков.
Сельское хозяйство и садоводство – оптимизация систем ирригации через автоматическое отключение полива во время естественных осадков. Экономия воды и предотвращение переувлажнения растений. Создание умных теплиц с автоматическим управлением проветриванием и дополнительным поливом. Мониторинг микроклимата и сбор статистических данных о погодных условиях для анализа урожайности.
Промышленное применение – защита дорогого оборудования на открытых производственных площадках через автоматическое развертывание защитных тентов и покрытий. Системы предупреждения о неблагоприятных погодных условиях для планирования рабочих процессов. Интеграция в комплексные системы мониторинга промышленных объектов. Создание автоматизированных складских комплексов с защитой товаров от атмосферных воздействий.
Научные и исследовательские проекты – построение сетей метеорологического мониторинга для сбора детальных данных о локальных погодных условиях. Исследование микроклимата в разных географических зонах. Создание систем раннего предупреждения о стихийных бедствиях. Использование в экологических проектах для мониторинга влияния климатических изменений на окружающую среду и биоразнообразие.

📦 Детальные технические характеристики:

Напряжение питания: 3.3В - 5В DC
Рабочий ток: 15мА (типичный)
Компаратор: LM393 (высокоточный двойной компаратор)
Типы выходов:
- Цифровой выход (DO): TTL уровни (0В/5В)
- Аналоговый выход (AO): 0В - VCC (пропорционально уровню влажности)
Сенсорная панель:
- Материал дорожек: медь высокой чистоты

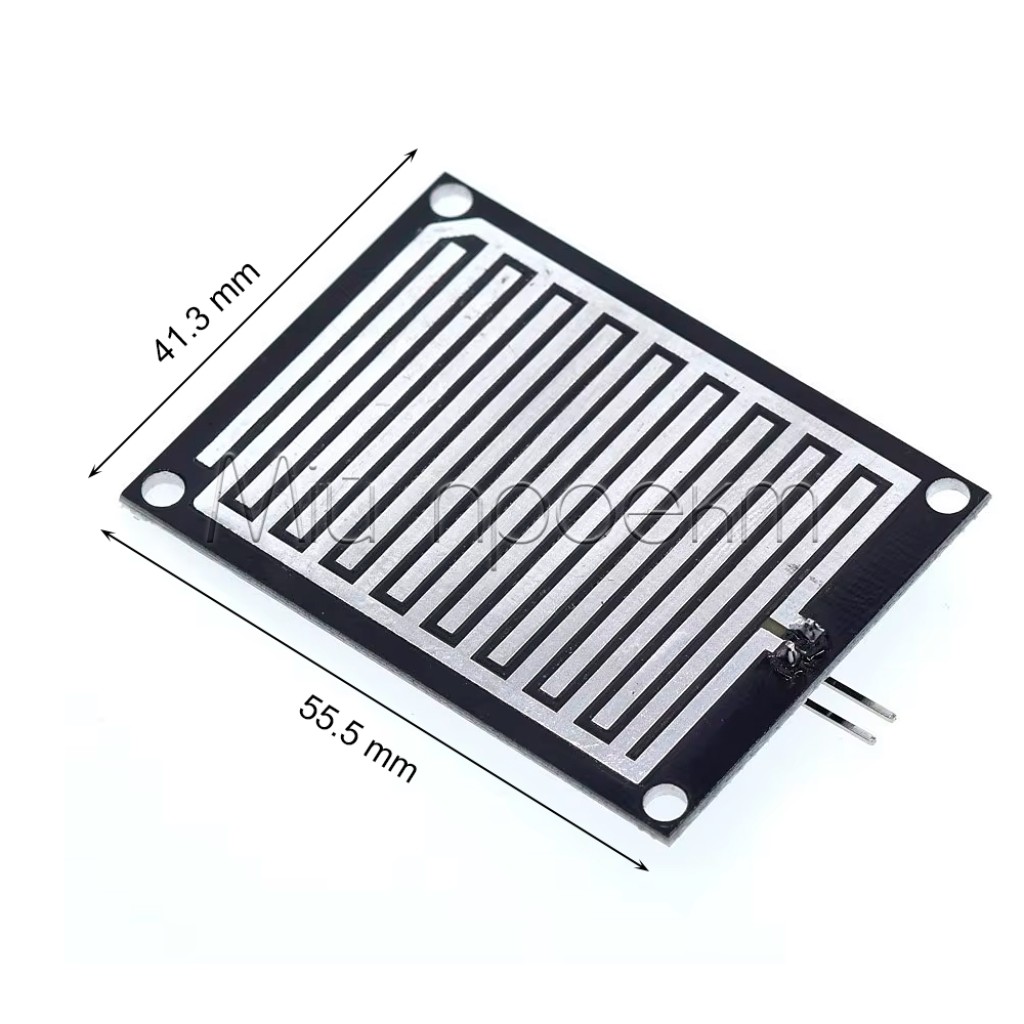

- Размеры панели: 41.3×55.5мм
- Толщина платы: 1.6мм
Диапазон рабочих температур: -10°C до +85°C
Влажность: до 95% RH (без конденсата на электронном модуле)
Время отклика: менее 1 секунды
Чувствительность: регулируемая потенциометром
Индикация: 2 светодиода (питание и состояние датчика)

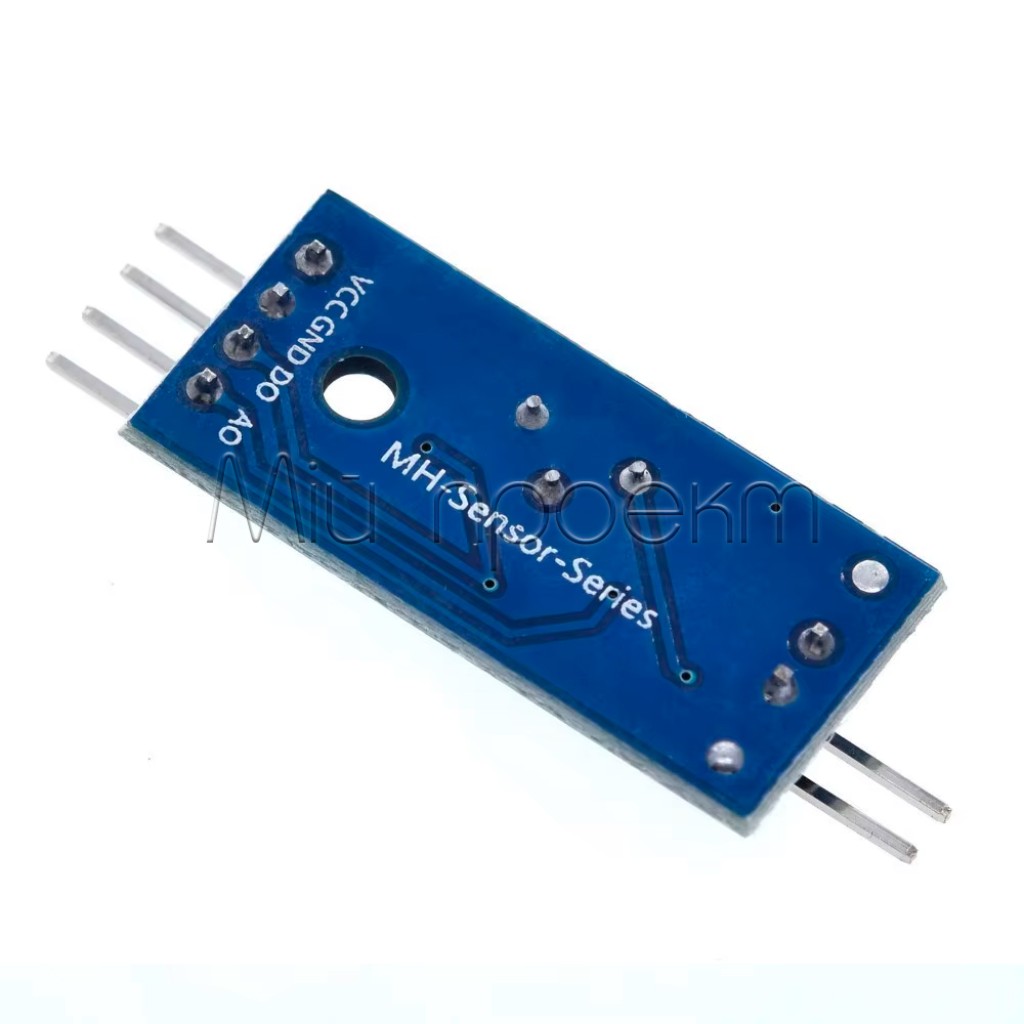

Интерфейс подключения: 4-пиновый разъем (VCC, GND, DO, AO)
Длина соединительного кабеля: 200мм (стандартно)

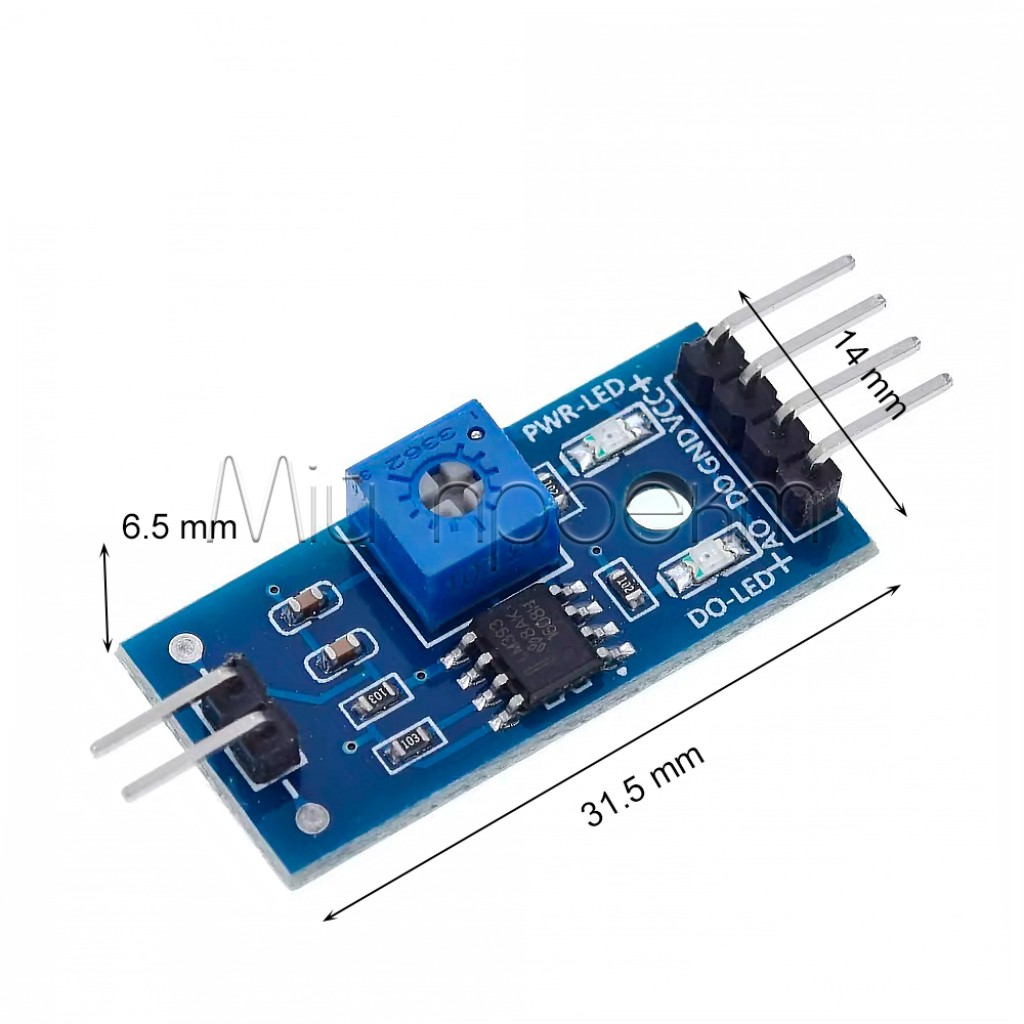

Размеры электронного модуля: 31.5×14мм
Вес комплекта: примерно 20г
Степень защиты сенсорной панели: IP65 (защита от пыли и струй воды)

⚠️ Важные аспекты использования:

Защита от коррозии – для максимального сохранения ресурса сенсорной панели рекомендуется подключать VCC не к постоянному источнику питания, а к цифровому пину микроконтроллера. Это позволяет подавать питание только на момент считывания показаний, значительно уменьшая электролиз и коррозию медных дорожек. Оптимальный интервал между измерениями - 1-5 секунд.
Калибровка чувствительности – перед первым использованием обязательно откалибруйте порог срабатывания с помощью встроенного потенциометра. Установите сенсорную панель в сухом состоянии, постепенно вращайте регулятор по часовой стрелке до момента выключения DO-светодиода, затем добавьте небольшое количество воды и убедитесь в стабильном срабатывании.
Условия эксплуатации на открытом воздухе – хотя сенсорная панель имеет защиту от влаги, электронный модуль требует дополнительной защиты от атмосферных воздействий. Размещайте плату управления в герметичном корпусе или под навесом. При длительном использовании на улице рекомендуется периодически очищать сенсорную панель от загрязнений и окисления.
Особенности программирования – при работе с аналоговым выходом учитывайте, что значения изменяются в обратной пропорции к количеству влаги (больше воды = меньше значение АЦП). Для цифрового выхода логика также инвертирована (LOW = дождь обнаружен, HIGH = сухо). Рекомендуется использовать программные фильтры для устранения кратковременных срабатываний от ветра или вибраций.
Техническое обслуживание – для обеспечения длительной и стабильной работы регулярно проверяйте состояние медных дорожек сенсорной панели и при необходимости очищайте их от окисления мягкой щеткой. Избегайте использования агрессивных химических средств. Проверяйте надежность соединений, особенно при эксплуатации в условиях температурных перепадов.

Модуль датчика дождя FC-37/YL-83 - это надежное и универсальное решение для создания интеллектуальных систем реагирования на погодные условия. Сочетание высокой точности, простоты подключения и доступной цены делает его идеальным выбором как для начинающих, так и для опытных разработчиков IoT-проектов.

ЗАКАЖИТЕ СЕЙЧАС

#ДатчикДождя #Arduino #УмныйДом #IoT #ДомашняяАвтоматизация #СенсорВлажности

Характеристики

-Основные-

-Рабочее напряжение-

3.3 - 5 В

-Рабочий ток-

15 мА

-Выходной сигнал-

аналоговый, цифровой

-Дополнительные-

-Размеры-

14 × 31.5 × 6.5 мм (датчик индуктивности 55.5 х 41.3 мм)

-Тип микросхемы-

LM393

Отзывы

Нет отзывов о данном товаре.

Нет отзывов о данном товаре, станьте первым, оставьте свой отзыв.

Вопросы и ответы

Добавьте вопрос, и мы ответим в ближайшее время.

Нет вопросов о данном товаре, станьте первым и задайте свой вопрос.

FAQ (частые вопросы)

?Можно ли использовать YL-83 для обнаружения снега, а не только дождя? Как отличить сигнал от снега, если он тает медленно?м

!Да, модуль реагирует на любой контакт с водой, включая снег. Но если снег тает медленно, сенсор может не давать стабильных показателей. Некоторые энтузиасты советуют добавить небольшой подогрев (например, резистор с подключением к 5V), чтобы ускорить таяние снега на поверхности сенсора. Также стоит калибровать модуль в конкретных условиях, увеличив чувствительность с помощью регулятора на плате.
?Почему мой YL-83 иногда срабатывает "на пустом месте", даже когда нет дождя?

!Это может быть из-за высокой влажности или конденсата. Если модуль установлен на открытом воздухе, попробуйте:
1. Уменьшить чувствительность регулятором.
2. Добавить фильтр в коде (например, среднее значение из 5–10 измерений).
3. Использовать цифровой выход вместо аналогового, чтобы избежать "шумов".
Также проверьте, не загрязнены ли контактные дорожки сенсора — иногда пыль вызывает ложные срабатывания.
?Можно ли подключить YL-83 напрямую к Raspberry Pi, или обязательно нужен Arduino?

!Можно и к Raspberry Pi, но из-за разницы в напряжении (YL-83 работает на 5V, а GPIO Raspberry — 3.3V). Используйте делитель напряжения (например, резисторы 1:2) для аналогового подключения или подключите цифровой выход сенсора через оптроразвязку. Для аналоговых данных лучше добавить АЦП (например, ADS1115).
?Как сделать, чтобы сенсор служил дольше на улице? Через месяц контакты начали ржаветь.

!Дорожки YL-83 окисляются из-за дождя с загрязнениями. Советую:
1. Покрыть контакты тонким слоем лака для PCB, чтобы предотвратить коррозию.
2. Периодически чистить их мягкой щеточкой и изопропиловым спиртом.
3. Если бюджет позволяет — заменить сенсорную пластину на самодельную из нержавеющей стали или покрытую золотом (некоторые так модернизируют модуль).
?Можно ли использовать YL-83 для автоматического закрытия окон в теплице? Как обработать сигнал, чтобы система не срабатывала от мелких капель?

!Да! Алгоритм:
1. Настройте аналоговый порог срабатывания (например, значение выше 700 при 10-битном АЦП).
2. Добавьте задержку в коде (например, если дождь держится 30 сек — тогда закрыть окна).
3. Для надежности комбинируйте YL-83 с датчиком влажности почвы — это поможет избежать ошибок.
?Почему модуль иногда "включается" на солнечном свете? Это связано с инфракрасным излучением?

!Нет, YL-83 не использует ИК-принцип. Скорее всего, проблема в блестящих каплях воды или пыли, которые отражают свет и создают иллюзию контакта. Попробуйте установить сенсор под углом 45° и закрыть его от прямого солнца пластиковым колпачком.
